Filter Koaksial 37-40,5GHz

MOQ:	5 buah
harga:	negotiable
Metode Pembayaran:	L/C, D/A, D/P, T/T
Kapasitas Pasokan:	500

Informasi Detail

Deskripsi Produk

Informasi Detail

Tempat asal

Nama merek

Vinncom

Sertifikasi

ISO 9000 ROHS

Nomor model

VN-CFLT-KM-3740

Nomor Bagian:

VN-WGLD-75110-WR10

Frekuensi Pengoperasian (GHz):

37-40.5

Impedansi (Ohm):

Rugi Penyisipan (dB):

Kerugian Pengembalian (dB):

konektor RF:

2.92mm-Pria & 2.92mm-Wanita

Menyoroti:

Filter koaksial 37-40

5GHz

Filter koaksial pendorong gelombang

Deskripsi Produk

374-40,5GHz KOAKSIAL FILTER

Kemampuan penanganan daya tinggi (rata-rata dan puncak)
Kerugian penyisipan rendah di pita lulus
Berbagai jenis filter tersedia (pita lulus, lulus rendah, lulus tinggi, henti pita)

Prinsip Kerja FILTER GELOMBANG PANDU

Sebuah FILTER GELOMBANG PANDU adalah komponen gelombang pandu pasif yang selektif frekuensi.
Sebuah FILTER GELOMBANG PANDU memungkinkan sinyal dalam pita frekuensi tertentu untuk lewat dengan kerugian penyisipan yang sangat rendah.
Di luar pita lulus tersebut, sebuah FILTER GELOMBANG PANDU memberikan atenuasi tinggi (penolakan) terhadap sinyal yang tidak diinginkan.
Sebuah FILTER GELOMBANG PANDU beroperasi berdasarkan rongga resonan, iris, atau bagian yang terhubung di dalam struktur gelombang pandu.
Sebuah FILTER GELOMBANG PANDU dapat dirancang sebagai tipe lulus rendah, lulus tinggi, pita lulus, atau henti pita (takik).
Sebuah FILTER GELOMBANG PANDU menggunakan dimensi fisik rongganya untuk menentukan frekuensi resonan.
Ketika sinyal cocok dengan frekuensi resonan dari sebuah FILTER GELOMBANG PANDU, sinyal tersebut akan lewat dengan pantulan minimal.
Ketika sinyal tidak beresonansi, sebuah FILTER GELOMBANG PANDU memantulkannya atau menyerapnya, mencegah transmisi.
Sebuah FILTER GELOMBANG PANDU mencapai fungsi penyaringannya tanpa daya eksternal atau komponen aktif apa pun.

VN-CFLT-KM-3740.pdf

Nomor Suku Cadang	VN-CFLT-KM-3740
Frekuensi Operasi ( GHz )	37-40,5
Penolakan(dB)	45dB@29GHz-35,25GHz/40dB@42GHz-48GHz
Kerugian Penyisipan(dB)	≤2,0
Kerugian Pengembalian(dB)	≥14
Konektor RF	2,92mm-Jantan&2,92mm-Betina
Suhu Operasi ( ℃ )	0 ~ + 55

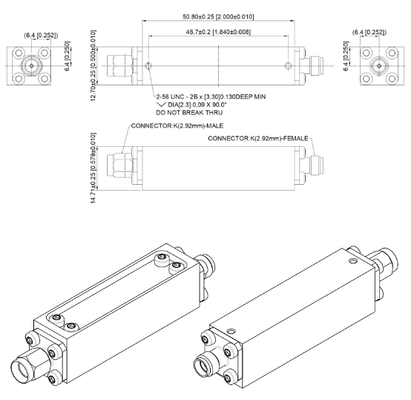

Dimensi(mm)	Seperti di bawah ini
Kepatuhan ROHS	Ya

Filter Koaksial 37-40,5GHz
