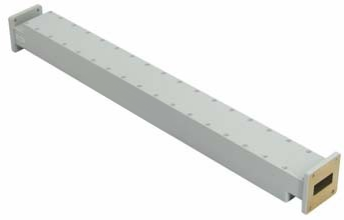

7.05-10GHz WR-112 ATTENUATOR GELOMBANG

7.05-10GHz WR-112 ATTENUATOR GELOMBANG

• Konstruksi gelombang yang kokoh dan presisi
• Integrasi ringkas dengan sistem gelombang
• Versi tetap atau variabel untuk kebutuhan yang berbeda

Prinsip Kerja ATTENUATOR GELOMBANG

Sebuah ATTENUATOR GELOMBANG adalah komponen gelombang pasif yang mengurangi amplitudo sinyal yang merambat melalui jalur transmisi gelombang.
Sebuah ATTENUATOR GELOMBANG mencapai pengurangan ini dengan memperkenalkan kerugian terkontrol ke jalur sinyal, tanpa menyebabkan pantulan yang signifikan.
Sebuah ATTENUATOR GELOMBANG dapat dirancang menggunakan tiga mekanisme utama: film resistif/insersi, penyerapan oleh bahan dielektrik yang hilang, atau struktur bilah/rotari mekanis.
Sebuah ATTENUATOR GELOMBANG berdasarkan jenis bilah resistif menggunakan kartu resistif tipis yang ditempatkan di sepanjang bidang E gelombang—kartu bersinggungan dengan garis medan listrik dan menghilangkan energi gelombang mikro sebagai panas.
Sebuah ATTENUATOR GELOMBANG jenis bilah putar terdiri dari tiga bagian: bilah resistif tetap masukan, bilah resistif yang dapat diputar, dan bilah resistif tetap keluaran—memutar bilah tengah mengubah tingkat redaman secara terus menerus.

Sebuah ATTENUATOR GELOMBANG dengan desain absorptif (koaksial-ke-gelombang) menggunakan bahan ferit atau dielektrik yang hilang yang menyerap energi elektromagnetik.
Sebuah ATTENUATOR GELOMBANG mempertahankan pencocokan impedansi yang baik (VSWR rendah) di seluruh pita frekuensi operasinya, memastikan pantulan minimal.
Sebuah ATTENUATOR GELOMBANG meredam sinyal dengan mengubah sebagian energi elektromagnetik menjadi panas, yang dihilangkan melalui badan gelombang dan pendingin.
Sebuah ATTENUATOR GELOMBANG dapat tetap (memberikan nilai redaman konstan, mis., 3 dB, 6 dB, 10 dB, 20 dB) atau variabel (dapat disesuaikan dalam rentang, mis., 0–30 dB atau 0–60 dB).
