ISOLATOR PEMANDU GELOMBANG WR-12 75-80GHz VN-WGISO-7580-WR12

MOQ:	5 buah
harga:	negotiable
Kemasan standar:	busa+kotak
Periode Pengiriman:	2-4 minggu
Metode Pembayaran:	T/T, Western Union
Kapasitas Pasokan:	50 buah per hari

Informasi Detail

Deskripsi Produk

Informasi Detail

Tempat asal

Nama merek

Vinncom

Sertifikasi

RoHS/ISO9000

Nomor model

VN-WGISO-7580-WR12

Frekuensi Pengoperasian (GHz):

75-80

Suhu Operasional (℃):

-45~+80

Kerugian Penyisipan (dB Maks):

Isolasi (dB Min):

Kerugian Pengembalian (dB):

Menyoroti:

Isolator pandu gelombang 75-80GHz

isolator sirkulator RF WR-12

isolator pandu gelombang dengan garansi

Deskripsi Produk

ISOLATOR PEMANDU GELOMBANG WR-12 75-80GHz

Isolasi terbalik tinggi (biasanya 20–30 dB)
Terminasi internal bawaan (tidak memerlukan beban eksternal)
Peningkatan kecocokan sumber dan VSWR

Identifikasi arah ke depan–
AISOLATOR PANDUAN GELOMBANGditandai dengan panah atau label yang menunjukkan arah transmisi yang diperbolehkan.
Hubungkan sumber ke port input–
Hubungkan sumber sinyal (misalnya magnetron, amplifier, atau osilator) ke port inputISOLATOR PANDUAN GELOMBANG.
Hubungkan beban ke port keluaran–
Hubungkan antena, saluran transmisi, atau perangkat pengukuran ke port keluaranISOLATOR PANDUAN GELOMBANG.
**Jangan pernah membalikkan aISOLATOR PANDUAN GELOMBANG–
AISOLATOR PANDUAN GELOMBANGakan sangat melemah (biasanya >20 dB) jika dihubungkan secara terbalik; itu harus dipasang dengan orientasi yang benar.
Pencocokan flensa–
AISOLATOR PANDUAN GELOMBANGmemerlukan jenis flensa yang sama (UG, CPR, penutup, atau tersedak) dengan komponen pandu gelombang yang berdekatan.
Verifikasi peringkat daya–
Sebelum beroperasi aISOLATOR PANDUAN GELOMBANG, verifikasi kemampuan penanganan daya rata-rata dan daya puncaknya.
Tidak diperlukan penghentian eksternal–
Berbeda dengan sirkulator, aISOLATOR PANDUAN GELOMBANGport terisolasinya telah dihentikan secara internal, jadi tidak ada port eksternalBEBAN PANDUAN GELOMBANGdiperlukan.

VN-WGISO-7580-WR12.pdf

Nomor Bagian	VN-WGISO-7580-WR12
Frekuensi Pengoperasian (GHz)	75-80
Kerugian Penyisipan (dB)	≤0,8
Isolasi (dB)	≥18
Kerugian Pengembalian (dB)	≥16
Suhu Pengoperasian ( ℃ )	-45~+80
Antarmuka	WR12 dengan Anti-Cocking UG-383/U

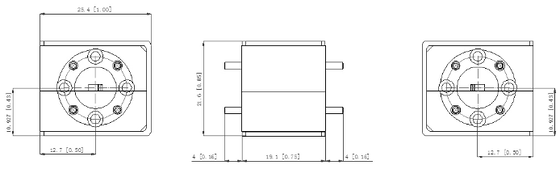

Dimensi (mm)	Seperti di bawah ini
Menangani Kekuatan	3W/1W
Kepatuhan ROHS	Ya

ISOLATOR PEMANDU GELOMBANG WR-12 75-80GHz VN-WGISO-7580-WR12 0
