Name: 15GHz WR-62 DUPLEXER GELOMBANG
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGD-15-WR62
Price: 414.00 USD
Availability: InStock

MOQ:	5 buah
Harga:	negotiable
Metode Pembayaran:	L/C, D/A, D/P, T/T
Kapasitas Pasokan:	500

Informasi Detail

Deskripsi Produk

Informasi Detail

Tempat asal

Cina

Nama merek

Vinncom

Sertifikasi

ISO 9000 ROHS

Nomor model

VN-WGD-15-WR62

Nomor Bagian:

VN-WGD-15-WR62

Frekuensi Pengoperasian (GHz):

Kerataan (dB):

≤0,5dB

Isolasi (saluran L ke saluran H):

≥70dB

Kehilangan balik (DB):

≥18dB

Rugi Penyisipan (dB):

≤1.4dB

Antarmuka:

WR62 (BJ140)

Deskripsi Produk

DUPLEXER GELOMBANG PANDU WR-62 15GHz

Melindungi penerima sensitif dari energi pemancar berdaya tinggi
Meningkatkan sensitivitas sistem dengan mengurangi kebocoran pemancar ke penerima
Rentang frekuensi dari 1 GHz hingga 110 GHz+

A WAVEGUIDE DUPLEXER menyediakan isolasi tinggi antara port pemancar dan penerima, mencegah sinyal transmisi berdaya tinggi merusak ujung depan penerima yang sensitif.
Dalam WAVEGUIDE DUPLEXER berbasis sirkulator, perangkat menggunakan WAVEGUIDE CIRCULATOR dengan dua filter lolos pita yang terpasang pada dua port—sirkulator mengarahkan energi Tx ke antena dan energi Rx dari antena ke penerima.
Dalam WAVEGUIDE DUPLEXER berbasis filter (menggunakan magic T atau T-junction), sinyal Tx dan Rx dipisahkan oleh filter selektif frekuensi; filter Tx hanya melewatkan pita Tx ke antena, dan filter Rx hanya melewatkan pita Rx dari antena.

Hubungkan penerima ke port Rx –
Hubungkan input penerima atau LNA ke port Rx dari WAVEGUIDE DUPLEXER.

Cocokkan jenis flensa –
A WAVEGUIDE DUPLEXER memerlukan jenis flensa yang sama (UG, CPR, penutup, atau choke) pada ketiga port seperti komponen gelombang pandu yang terhubung.

Verifikasi penetapan frekuensi –
A WAVEGUIDE DUPLEXER disetel pabrik untuk pita frekuensi Tx dan Rx tertentu; pastikan frekuensi sistem Anda cocok dengan spesifikasi WAVEGUIDE DUPLEXER.

Nomor Suku Cadang	VN-WGD-15-WR62
Frekuensi Operasi ( GHz )	15
Kerataan(dB)	≤0.5dB
Isolasi (saluran L ke saluran H)	≥70dB
Kerugian Pengembalian (dB)	≥18dB
Kerugian Penyisipan(dB)	≤1.4dB
Antarmuka	WR62 (BJ140)

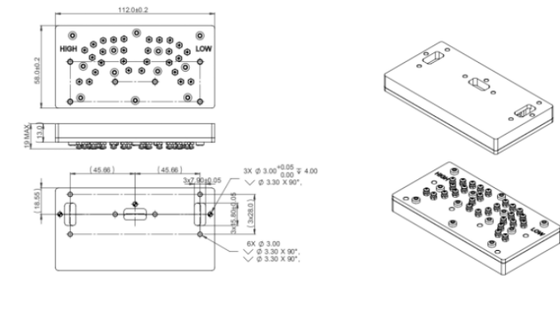

Dimensi(mm)	Seperti di bawah
Kelembaban Operasi	5-95%
Suhu Operasi ( ℃ )	-40 ~ +80
Kepatuhan ROHS	Ya
