DUPLIKSER GELOMBANG 6GHz

DUPLIKSER GELOMBANG 6GHz

MOQ: 5 buah
Harga: negotiable
Metode Pembayaran: L/C, D/A, D/P, T/T
Kapasitas Pasokan: 500
Informasi Detail
Tempat asal
Tiongkok
Nama merek
Vinncom
Sertifikasi
ISO 9000 ROHS
Nomor model
VN-WGD-OMT-06
Nomor Bagian:
VN-WGD-OMT-06
Frekuensi Pengoperasian (GHz):
6
Kerataan (dB):
≤0.8dB (Rentang ±30MHz acak)
Variasi Penundaan Grup:
≤15ns (Rentang acak ±30MHz)
Kehilangan balik (DB):
≥15.0dB
Rugi Penyisipan (dB):
≤1.8dB
Penolakan (Rendah hingga ANT):
≥70dB@f3-f4 ≥50dB@30MHz-(f1-DS) ≥40dB@f4-2*f1 ≥30dB@2*f1-26GHz
Penolakan (Tinggi hingga ANT):
≥70dB@f1-f2 ≥50dB@30MHz-f1 ≥40dB@(f4+DS)-2*f3 ≥30dB@2*f3-26GHz
Menyoroti:

Duplekser pandu gelombang 6GHz

,

perangkat duplekser gelombang

,

perangkat gelombang 6GHz

Deskripsi Produk





6GHz WAVEGUIDE DUPLEXER

  • Ditala untuk pasangan frekuensi Tx/Rx tertentu

  • Konstruksi waveguide yang kokoh dan presisi

  • Operasi selektif frekuensi (memisahkan pita Tx dan Rx)



Cara Menggunakan WAVEGUIDE DUPLEXER (Metode Penggunaan)

  1. Identifikasi ketiga port –
    Sebuah WAVEGUIDE DUPLEXER memiliki tiga port yang diberi label jelas: port Antena (umum), port Pemancar (Tx), dan port Penerima (Rx).

  2. Hubungkan antena ke port umum –
    Hubungkan umpan antena ke port umum (Antena) dari WAVEGUIDE DUPLEXER.

  3. Hubungkan pemancar ke port Tx –
    Hubungkan output pemancar atau penguat daya ke port Tx dari WAVEGUIDE DUPLEXER.

  4. Terminasi port yang tidak terpakai –Jika WAVEGUIDE DUPLEXER memiliki port tambahan (misalnya, desain berbasis sirkulator), terminasi dengan WAVEGUIDE LOAD untuk mencegah pantulan.

  5. Verifikasi peringkat daya –
    Sebelum mengoperasikan WAVEGUIDE DUPLEXER, verifikasi peringkat daya rata-rata dan puncak untuk port Tx.



Nomor Suku Cadang VN-WGD-OMT-06
Frekuensi Operasi ( GHz ) 6
Kerugian Sisipan(dB) ≤1.8dB
Kerataan(dB) ≤0.8dB(Rentang acak ±30MHz)
Variasi Penundaan Grup ≤15ns (Rentang acak ±30MHz)
Kerugian Pengembalian (dB) ≥15dB
Penolakan(Rendah ke ANT)

≥70dB@f3-f4

≥50dB@30MHz-(f1-DS)

≥40dB@f4-2*f1

≥30dB@2*f1-26GHz

Penolakan(Tinggi ke ANT)

≥70dB@f1-f2

≥50dB@30MHz-f1

≥40dB@(f4+DS)-2*f3

≥30dB@2*f3-26GHz

Isolasi Lintas-polar ≥35dB(25)

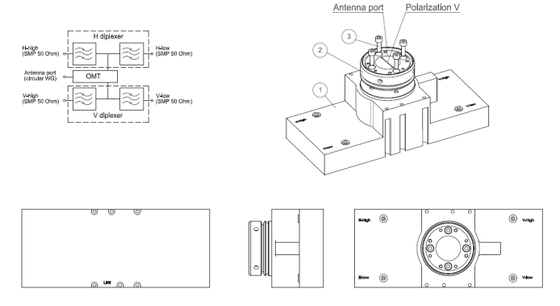

Dimensi(mm) Seperti di bawah ini
Kepatuhan ROHS Ya
