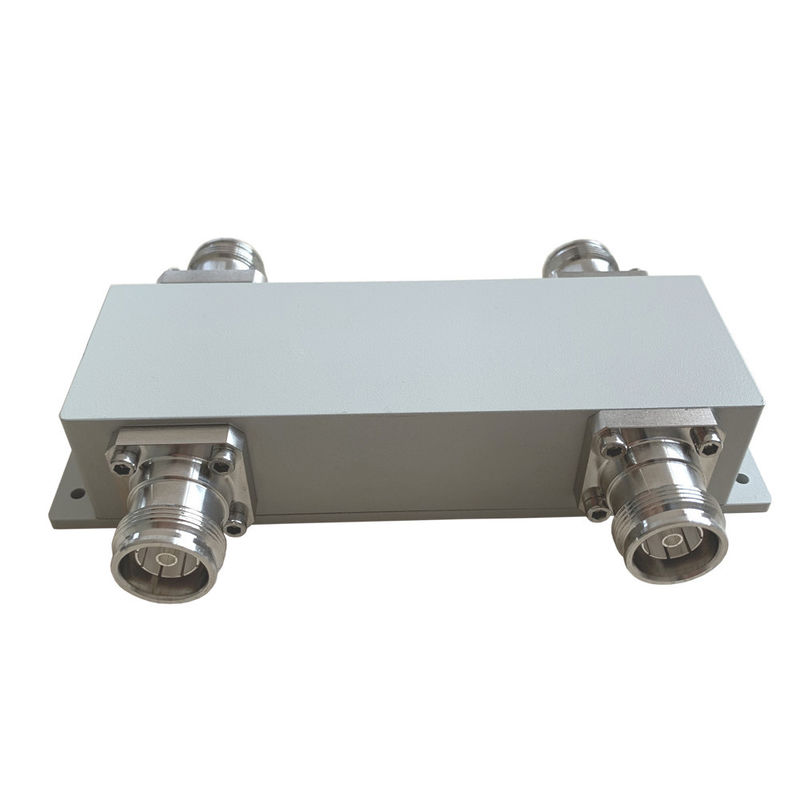

550-2700MHz 2in 2out 4.3-10F Hubungan hibrida

Name: 550-2700MHz 2in 2out 4.3-10F Hubungan hibrida
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-05527-OP
Price: 414.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Cina

Nama merek: Vinncom

Sertifikasi: ROHS ISO9000

Nomor model: VN-HC2x2-05527-OP

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 5

Harga: negotiable

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T

Menyediakan kemampuan: 500pcs per hari

Dapatkan Harga Terbaik

Hubungi sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                    4.3 Penyambung arah garis garis wanita, 500w Stripline Directional Coupler, 2In 2Out 180 kopling hibrida


Aplikasi:	Sebagai penggabung band yang sama	Isolasi yang tinggi:	biasanya 25db, 30 (maks)
VSWR RENDAH:	1,15 (maks)	Konektor:	4.3-10 Perempuan
OEM/ODM:	Dapat diterima.	Warna:	Disesuaikan

Aplikasi:	Sebagai penggabung band yang sama
Isolasi yang tinggi:	biasanya 25db, 30 (maks)
VSWR RENDAH:	1,15 (maks)
Konektor:	4.3-10 Perempuan
OEM/ODM:	Dapat diterima.
Warna:	Disesuaikan

Deskripsi

550-2700MHz 2in 2out 4.3-10F Hubungan hibrida

550-2700MHz 2in 2out 4.3-10F Hubungan hibrida

PIM yang baik hingga -163@43dBm*2
Kerugian pengembalian yang baik
Isolasi tinggi

VN-HC2x2-05527-OP-xxx.pdf

Nomor Bagian	VN-HC2x2-05527-OP
Frekuensi operasi (MHz)	550-2700
Impedansi (Ohm)	50
VSWR	1.25
Kopling (dB)	3
Kerugian Penempatan (dB)	± 0.7
Isolasi (dB)	25
IM3 (dBc @ 2×43dBm)	-153/-163
Aplikasi	Di dalam dan di luar ruangan
Tingkat Perlindungan	IP65
Suhu operasi (°C)	-40 ~ + 80
Antarmuka	4.3-10 Wanita
Kekuatan penanganan (Watt, maksimum)	500
Kekuatan puncak (Watt, maksimum)	1500
Dimensi (mm) ((L×W×H, tidak termasuk konektor)	135.6X45X32
Berat bersih (g)	670
Berat kemasan (kg/pcs)	14.5/20
Ukuran kemasan (mm,L×W×H)	170X100X40
Pengemasan Ukuran karton (mm,L×W×H)	520X360X105
Kepatuhan ROHS	Ya, aku tahu.

Kopling hibrida adalah kasus khusus dari kopling arah empat port yang dirancang untuk pembagian daya 3dB (setara).dan hibrida 180 derajat.

Vinncom memiliki desain yang berbeda untuk kopling hibrida berdasarkan strip mikro, udara-dielectric dan film tipis, waveguide dll.

Hubungan hibrida digunakan secara luas sebagai 3dB arah hubung dengan satu terminal port, juga dapat digunakan sebagai 2 dalam 2 keluar dan 2 dalam 1 keluar combiner.

Untuk beberapa penggunaan, kopling hibrida dapat dikombinasikan sebagai matriks, misalnya 4in 4out, 3in 3out dll.

Vinncom menyediakan berbagai rentang frekuensi untuk kopling hibrida dan banyak digunakan dalam sistem DAS dan pengujian.
