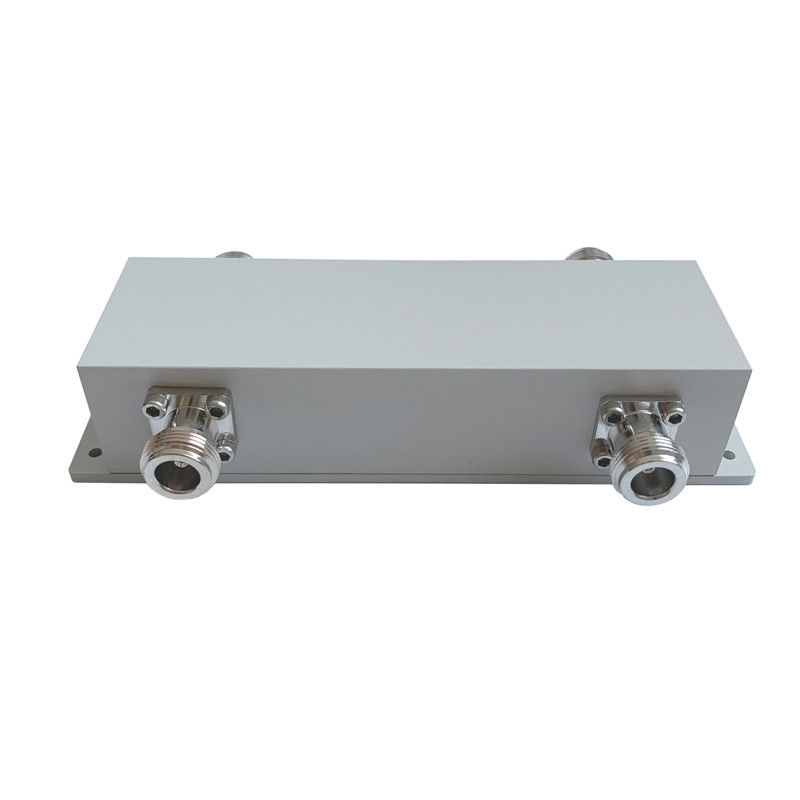

550-3800MHZ 300 Watt Quadrature Hybrid Coupler
  • name
  • name
  • name
  • name

550-3800MHZ 300 Watt Quadrature Hybrid Coupler

MOQ: 5pcs
harga: negotiable
payment method: L/C, D/A, D/P, T/T
Supply Capacity: 500pcs per hari
Informasi Rinci
Deskripsi Produk
Informasi Rinci
Tempat asal
Cina
Nama merek
Vinncom
Sertifikasi
ROHS ISO9000
Nomor model
VN-HC2x2-05538-ON
Aplikasi:
Sebagai penggabung band yang sama
Isolasi yang tinggi:
biasanya 25db
VSWR RENDAH:
1,15 (maks)
Konektor:
N Perempuan
OEM/ODM:
Dapat diterima.
Warna:
Disesuaikan
PIM:
-153dbc -163dbc @43dbm*2
Menyoroti:

3800MHZ kuadrature hybrid coupler

,

300W quadrature hybrid coupler

,

550MHZ broadband hybrid coupler

Deskripsi Produk

550-3800MHZ N Wanita Low PIM 3dB Hybrid Coupler Combiner DAS



  • Isolasi tinggi
  • Portable untuk pemasangan
  • PIM rendah -163dBc@43dBm*2





Nomor Bagian V-HC2x2-05538-ON
Frekuensi operasi (MHz) 550-3800
Impedansi (Ohm) 50
VSWR 1.25
Kopling (dB) 3±1
Kerugian Penempatan (dB) 3±1
Isolasi (dB) 23
IM3 (dBc @ 2×43dBm) -153/-163
Aplikasi Di dalam dan di luar ruangan
Tingkat Perlindungan IP65
Suhu operasi (°C) -40 ~ + 80
Antarmuka N Wanita
Kekuatan penanganan (Watt, maksimum) 300
Kekuatan puncak (Watt, maksimum) 1200
Dimensi (mm) ((L×W×H, tidak termasuk konektor) 140.6*44*34.5
Berat bersih (g) 590
Berat kemasan (kg/pcs) 12.9/20
Ukuran kemasan (mm,L×W×H) 170*100*40
Pengemasan Ukuran karton (mm,L×W×H) 520*360*105
Kepatuhan ROHS Ya, aku tahu.

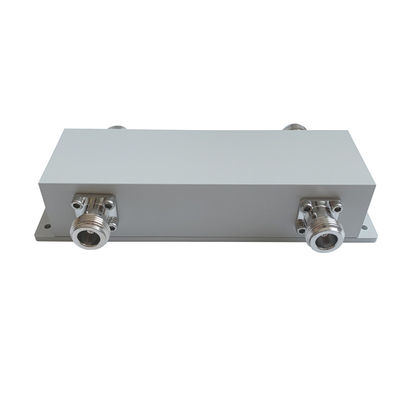

550-3800MHZ 300 Watt Quadrature Hybrid Coupler 0



Kopling hibrida adalah kasus khusus dari kopling arah empat port yang dirancang untuk pembagian daya 3dB (setara).dan hibrida 180 derajat.

Vinncom memiliki desain yang berbeda untuk kopling hibrida berdasarkan strip mikro, udara-dielectric dan film tipis, waveguide dll.

Hubungan hibrida digunakan secara luas sebagai 3dB arah hubung dengan satu terminal port, juga dapat digunakan sebagai 2 dalam 2 keluar dan 2 dalam 1 keluar combiner.

Untuk beberapa penggunaan, kopling hibrida dapat dikombinasikan sebagai matriks, misalnya 4in 4out, 3in 3out dll.

Vinncom menyediakan berbagai rentang frekuensi untuk kopling hibrida dan banyak digunakan dalam sistem DAS dan pengujian.
