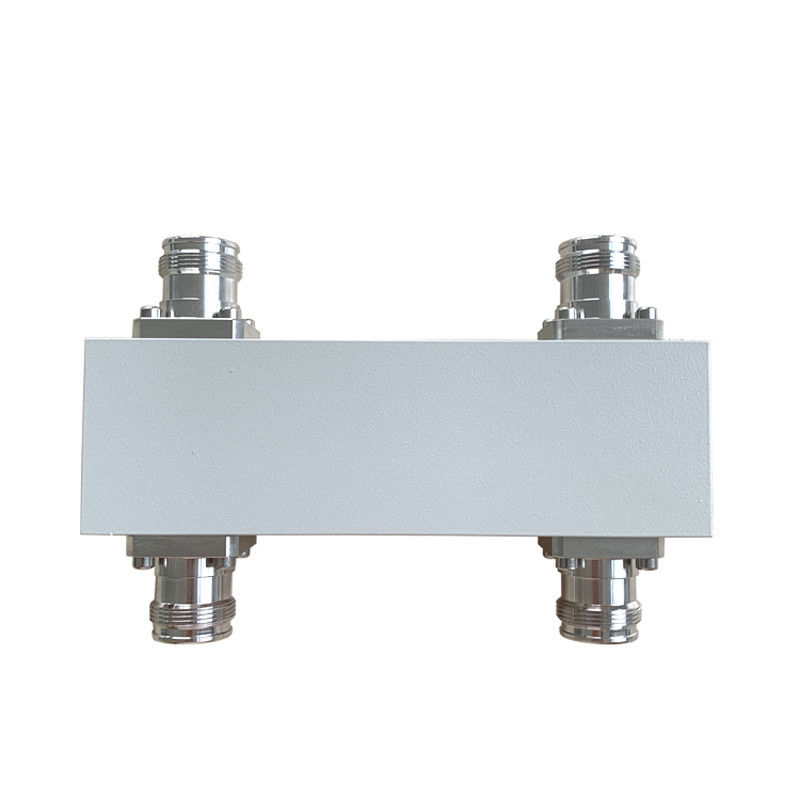

500-4000MHz 2in 2out 4.3-10F Hubungan hibrida

Name: 500-4000MHz 2in 2out 4.3-10F Hubungan hibrida
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-05538-OP
Price: 414.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Cina

Nama merek: Vinncom

Sertifikasi: ROHS ISO9000

Nomor model: VN-HC2x2-05538-OP

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 5 BUAH

Harga: negotiable

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T

Menyediakan kemampuan: 500pcs per hari

Dapatkan Harga Terbaik

Hubungi sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            -163dbc PIM 3dB Hybrid Coupler, 500Watt 3dB Hybrid Coupler, 2x2 wideband 90 derajat hibrida


Aplikasi:	Sebagai penggabung band yang sama	Isolasi yang tinggi:	biasanya 25db
VSWR RENDAH:	1,15 (maks)	Konektor:	4.3-10 Perempuan
OEM/ODM:	Dapat diterima.	Warna:	Disesuaikan
PIM:	-153dbc -163dbc @43dbm*2

Aplikasi:	Sebagai penggabung band yang sama
Isolasi yang tinggi:	biasanya 25db
VSWR RENDAH:	1,15 (maks)
Konektor:	4.3-10 Perempuan
OEM/ODM:	Dapat diterima.
Warna:	Disesuaikan
PIM:	-153dbc -163dbc @43dbm*2

Deskripsi

500-4000MHz 2in 2out 4.3-10F Hubungan hibrida

550-3800MHZ 4.3-10 Wanita Low PIM 3dB Hybrid Coupler Combiner DAS

PIM yang baik hingga -163@43dBm*2
Kerugian pengembalian yang baik
Isolasi tinggi

VN-HC2x2-0540-OP-xxx.pdf

Nomor Bagian	VN-HC2x2-05538-OP
Frekuensi operasi (MHz)	550-3800
Impedansi (Ohm)	50
VSWR	1.25
Kopling (dB)	3±1
Kerugian Penempatan (dB)	3±1
Isolasi (dB)	23
IM3 (dBc @ 2×43dBm)	-153/-163
Aplikasi	Di dalam dan di luar ruangan
Tingkat Perlindungan	IP65
Suhu operasi (°C)	-40 ~ + 80
Antarmuka	4.3-10 Wanita
Kekuatan penanganan (Watt, maksimum)	500
Kekuatan puncak (Watt, maksimum)	1500
Dimensi (mm) ((L×W×H, tidak termasuk konektor)	140.64434.5
Berat bersih (g)	715
Berat kemasan (kg/pcs)	15.4/20
Ukuran kemasan (mm,L×W×H)	17010040
Pengemasan Ukuran karton (mm,L×W×H)	520360105
Kepatuhan ROHS	Ya, aku tahu.

Kopling hibrida adalah kasus khusus dari kopling arah empat port yang dirancang untuk pembagian daya 3dB (setara).dan hibrida 180 derajat.

Vinncom memiliki desain yang berbeda untuk kopling hibrida berdasarkan strip mikro, udara-dielectric dan film tipis, waveguide dll.

Hubungan hibrida digunakan secara luas sebagai 3dB arah hubung dengan satu terminal port, juga dapat digunakan sebagai 2 dalam 2 keluar dan 2 dalam 1 keluar combiner.

Untuk beberapa penggunaan, kopling hibrida dapat dikombinasikan sebagai matriks, misalnya 4in 4out, 3in 3out dll.

Vinncom menyediakan berbagai rentang frekuensi untuk kopling hibrida dan banyak digunakan dalam sistem DAS dan pengujian.
