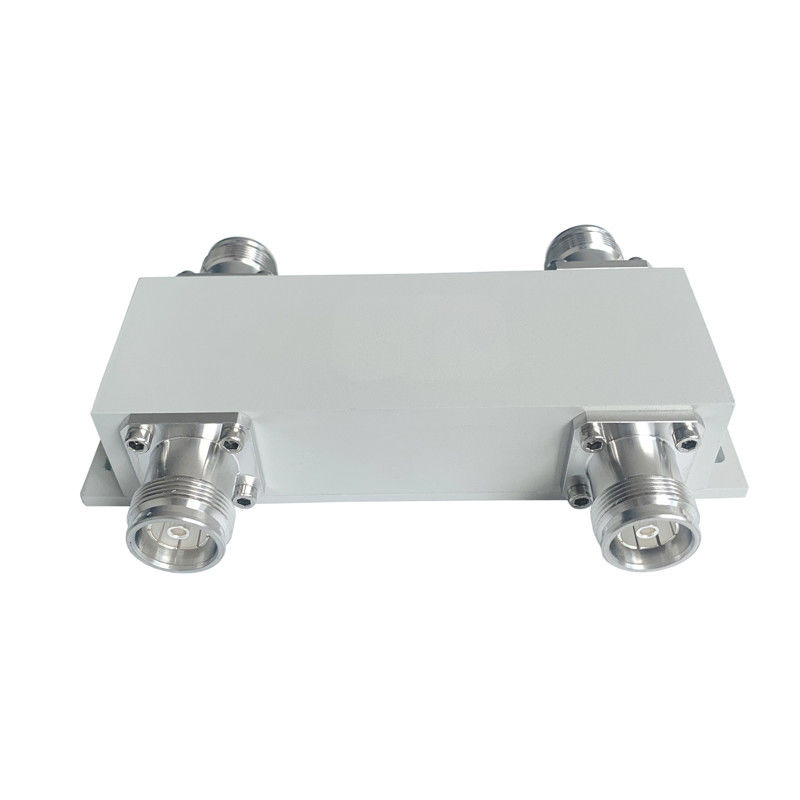

698-2700MHz 2in2out 4.3-10F Hubungan hibrida

Name: 698-2700MHz 2in2out 4.3-10F Hubungan hibrida
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0727-OP
Price: 414.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Cina

Nama merek: Vinncom

Sertifikasi: ROHS ISO9000

Nomor model: VN-HC2x2-0727-OP

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 5 BUAH

Harga: negotiable

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T

Menyediakan kemampuan: 500pcs per hari

Dapatkan Harga Terbaik

Hubungi sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          500W Rf Hubungan hibrida, - 160dBc Rf Hubungan hibrida, Low PIM hybrid combiner


Aplikasi:	Sebagai penggabung band yang sama	Isolasi yang tinggi:	biasanya 25db, 30 (maks)
VSWR RENDAH:	1,15 (maks)	Konektor:	4.3-10 Perempuan
OEM/ODM:	Dapat diterima.	Warna:	Disesuaikan
PIM:	153dbc 163dbc@43dbm*2

Aplikasi:	Sebagai penggabung band yang sama
Isolasi yang tinggi:	biasanya 25db, 30 (maks)
VSWR RENDAH:	1,15 (maks)
Konektor:	4.3-10 Perempuan
OEM/ODM:	Dapat diterima.
Warna:	Disesuaikan
PIM:	153dbc 163dbc@43dbm*2

Deskripsi

698-2700MHz 2in2out 4.3-10F Hubungan hibrida

698-2700MHz 2in2out 4.3-10F Hubungan hibrida

Isolasi tinggi
PIM rendah -163dBc@43dBm*2
Portable untuk pemasangan

UN-HC2x2-0727-OP-xxx.pdf

Nomor Bagian	VN-HC2x2-0727-OP
Frekuensi operasi (MHz)	698-2700
Impedansi (Ohm)	50
VSWR	≤ 1.20
Kopling (dB)	3.0±0.8
Kerugian Penempatan (dB)	3.6
Isolasi (dB)	≥ 25
IM3 (dBc @ 2×43dBm)	-153 / -163
Aplikasi	Di dalam dan di luar ruangan
Tingkat Perlindungan	IP65
Suhu operasi (°C)	-40 ~ + 80
Antarmuka	4.3-10 Wanita
Kekuatan penanganan (Watt, maksimum)	500
Kekuatan puncak (Watt, maksimum)	1500
Dimensi (mm) ((L×W×H, tidak termasuk konektor)	127 × 44 × 31
Berat bersih (g)	565 ± 20
Ukuran kemasan (mm,L×W×H)	170 × 100 × 40
Pengemasan Ukuran karton (mm,L×W×H)	520 × 360 × 110
Kepatuhan ROHS	Ya, aku tahu.

Kopling hibrida adalah kasus khusus dari kopling arah empat port yang dirancang untuk pembagian daya 3dB (setara).dan hibrida 180 derajat.

Vinncom memiliki desain yang berbeda untuk kopling hibrida berdasarkan strip mikro, udara-dielectric dan film tipis, waveguide dll.

Hubungan hibrida digunakan secara luas sebagai 3dB arah hubung dengan satu terminal port, juga dapat digunakan sebagai 2 dalam 2 keluar dan 2 dalam 1 keluar combiner.

Untuk beberapa penggunaan, kopling hibrida dapat dikombinasikan sebagai matriks, misalnya 4in 4out, 3in 3out dll.

Vinncom menyediakan berbagai rentang frekuensi untuk kopling hibrida dan banyak digunakan dalam sistem DAS dan pengujian.
