4 Port Directional 25db 2700-6000MHZ Broadband RF Hybrid Coupler

Name: 4 Port Directional 25db 2700-6000MHZ Broadband RF Hybrid Coupler
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-2760-AKTIF
Price: 414.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Cina

Nama merek: Vinncom

Sertifikasi: ROHS ISO9000

Nomor model: VN-HC2x2-2760-AKTIF

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 5 BUAH

Harga: negotiable

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T

Menyediakan kemampuan: 500pcs per hari

Dapatkan Harga Terbaik

Hubungi sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                    Kopling hibrida 25db rf, 25db broadband hybrid coupler, 6000 MHz broadband hybrid coupler


Aplikasi:	Sebagai penggabung band yang sama	Isolasi yang tinggi:	biasanya 25db, 30 (maks)
VSWR RENDAH:	1,20 (maks)	Konektor:	N Perempuan
OEM/ODM:	Dapat diterima.	Warna:	Disesuaikan

Aplikasi:	Sebagai penggabung band yang sama
Isolasi yang tinggi:	biasanya 25db, 30 (maks)
VSWR RENDAH:	1,20 (maks)
Konektor:	N Perempuan
OEM/ODM:	Dapat diterima.
Warna:	Disesuaikan

Deskripsi

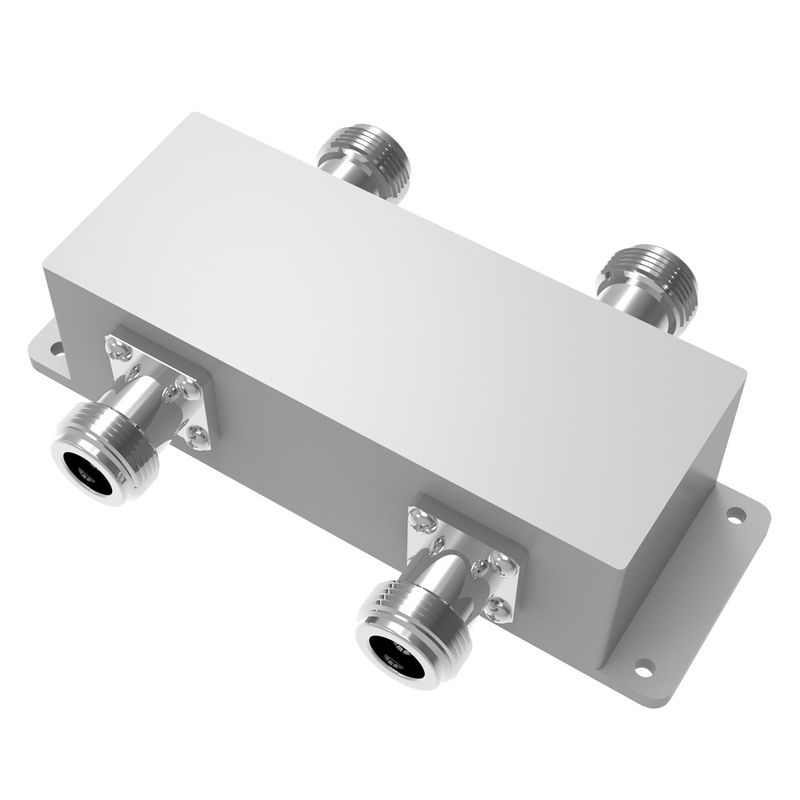

4 Port Directional 25db 2700-6000MHZ Broadband RF Hybrid Coupler

2700-6000MHZ N Wanita Low PIM 3dB Hybrid Coupler DAS

Isolasi tinggi
Direktifitas tinggi
Kerugian pengembalian yang baik

Nomor Bagian	V-HC2x2-2760-ON
Frekuensi operasi (MHz)	2700-6000
Impedansi (Ohm)	50
VSWR	1.2
Kopling (dB)	3
Kerugian Penempatan (dB)	± 0.5
Isolasi (dB)	26
IM3 (dBc @ 2×43dBm)	- 150
Aplikasi	Di dalam dan di luar ruangan
Tingkat Perlindungan	IP65
Suhu operasi (°C)	-40 ~ + 80
Antarmuka	N Wanita
Kekuatan penanganan (Watt, maksimum)	300
Kekuatan puncak (Watt, maksimum)	1200
Dimensi (mm) ((L×W×H, tidak termasuk konektor)	114.1X36X32.5
Berat bersih (g)	350 ± 20
Ukuran kemasan (mm,L×W×H)	170X100X40
Pengemasan Ukuran karton (mm,L×W×H)	520X360X110
Kepatuhan ROHS	Ya, aku tahu.

Kopling hibrida adalah kasus khusus dari kopling arah empat port yang dirancang untuk pembagian daya 3dB (setara).dan hibrida 180 derajat.

Vinncom memiliki desain yang berbeda untuk kopling hibrida berdasarkan strip mikro, udara-dielectric dan film tipis, waveguide dll.

Hubungan hibrida digunakan secara luas sebagai 3dB arah hubung dengan satu terminal port, juga dapat digunakan sebagai 2 dalam 2 keluar dan 2 dalam 1 keluar combiner.

Untuk beberapa penggunaan, kopling hibrida dapat dikombinasikan sebagai matriks, misalnya 4in 4out, 3in 3out dll.

Vinncom menyediakan berbagai rentang frekuensi untuk kopling hibrida dan banyak digunakan dalam sistem DAS dan pengujian.
