ISO9000 air dielektrik 2700-6000MHZ Broadband 3dB Hybrid Coupler

Name: ISO9000 air dielektrik 2700-6000MHZ Broadband 3dB Hybrid Coupler
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-2760-OP
Price: 414.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Cina

Nama merek: Vinncom

Sertifikasi: ROHS ISO9000

Nomor model: VN-HC2x2-2760-OP

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 10

Harga: negotiable

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T

Menyediakan kemampuan: 500pcs per hari

Dapatkan Harga Terbaik

Hubungi sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                      ISO9000 3dB Hybrid Coupler, 6000MHZ broadband hybrid coupler, 6000MHZ 90 kopling hibrida


Aplikasi:	Sebagai penggabung band yang sama	Isolasi yang tinggi:	biasanya 25db, 30 (maks)
VSWR RENDAH:	1,20 (maks)	Konektor:	4.3-10 Perempuan
OEM/ODM:	Dapat diterima.	Warna:	Disesuaikan

Aplikasi:	Sebagai penggabung band yang sama
Isolasi yang tinggi:	biasanya 25db, 30 (maks)
VSWR RENDAH:	1,20 (maks)
Konektor:	4.3-10 Perempuan
OEM/ODM:	Dapat diterima.
Warna:	Disesuaikan

Deskripsi

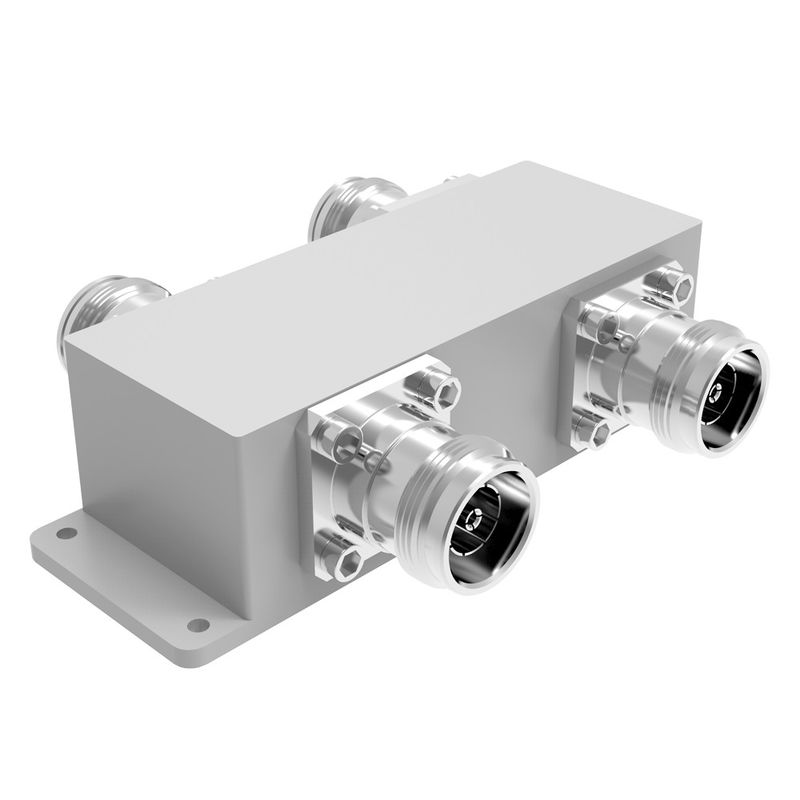

ISO9000 air dielektrik 2700-6000MHZ Broadband 3dB Hybrid Coupler

2700-6000MHZ 4.3-10 Wanita Low PIM 3dB Hybrid Coupler DAS

Band lebar
Direktifitas tinggi
Kerugian pengembalian yang baik

Nomor Bagian	VN-HC2x2-2760-OP
Frekuensi operasi (MHz)	2700-6000
Impedansi (Ohm)	50
VSWR	1.2
Kopling (dB)	3
Kerugian Penempatan (dB)	± 0.5
Isolasi (dB)	26
IM3 (dBc @ 2×43dBm)	- 150
Aplikasi	Di dalam dan di luar ruangan
Tingkat Perlindungan	IP65
Suhu operasi (°C)	-40 ~ + 80
Antarmuka	4.3-10 Wanita
Kekuatan penanganan (Watt, maksimum)	500
Kekuatan puncak (Watt, maksimum)	1500
Dimensi (mm) ((L×W×H, tidak termasuk konektor)	114.1X36X32.5
Berat bersih (g)	450 ± 20
Ukuran kemasan (mm,L×W×H)	170X100X40
Pengemasan Ukuran karton (mm,L×W×H)	520X360X110
Kepatuhan ROHS	Ya, aku tahu.

Kopling hibrida adalah kasus khusus dari kopling arah empat port yang dirancang untuk pembagian daya 3dB (setara).dan hibrida 180 derajat.

Vinncom memiliki desain yang berbeda untuk kopling hibrida berdasarkan strip mikro, udara-dielectric dan film tipis, waveguide dll.

Hubungan hibrida digunakan secara luas sebagai 3dB arah hubung dengan satu terminal port, juga dapat digunakan sebagai 2 dalam 2 keluar dan 2 dalam 1 keluar combiner.

Untuk beberapa penggunaan, kopling hibrida dapat dikombinasikan sebagai matriks, misalnya 4in 4out, 3in 3out dll.

Vinncom menyediakan berbagai rentang frekuensi untuk kopling hibrida dan banyak digunakan dalam sistem DAS dan pengujian.
