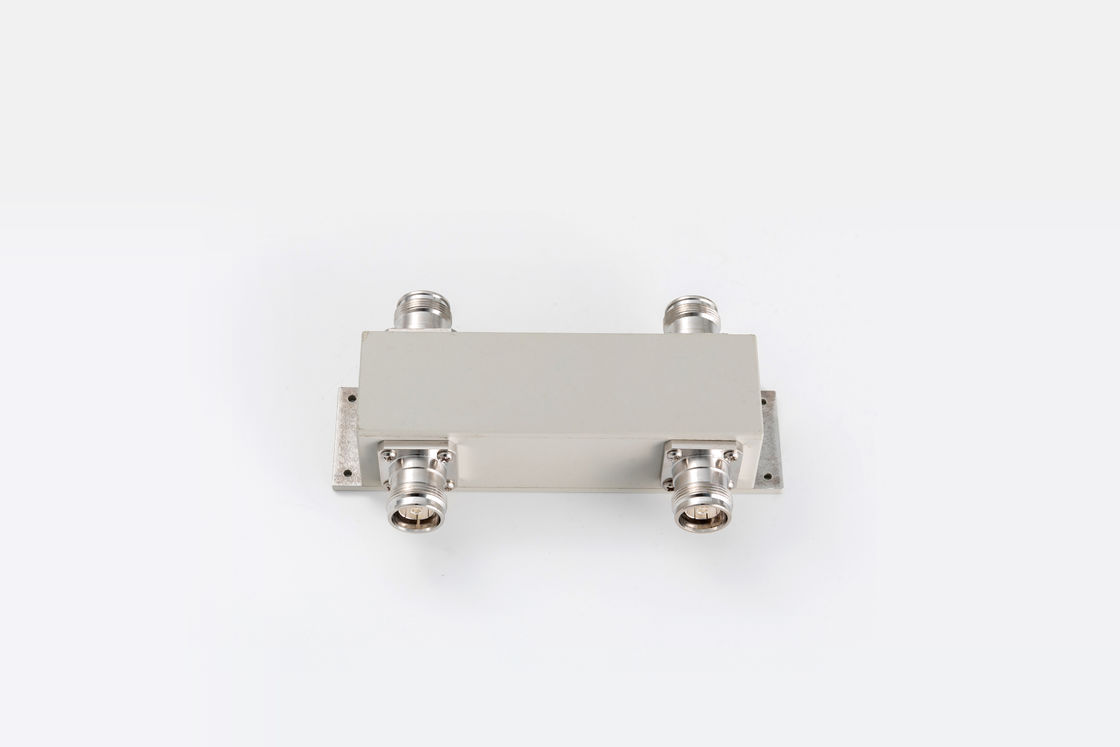

Coupler Hibrida 550-6000MHz 2in2out 4.3-10F/NF

Name: Coupler Hibrida 550-6000MHz 2in2out 4.3-10F/NF
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-05560-OXx
Price: 414.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Cina

Nama merek: Vinncom

Sertifikasi: RoHS/ISO9000

Nomor model: VN-HC2x2-05560-OXx

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 5 BUAH

Harga: negotiable

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T

Dapatkan Harga Terbaik

Hubungi sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                    550-6000MHz Hybrid Coupler, Kopling hibrida PIM -150, N Penyambung hibrida wanita


Frekuensi Operasi (MHz):	550-6000	Kopling (dB):	3
Isolasi (dB):	20	IM3 (dBc @ 2×43dBm):	-150/-160
Aplikasi:	Dalam & Luar Ruangan	VSWR:	1.35

Frekuensi Operasi (MHz):	550-6000
Kopling (dB):	3
Isolasi (dB):	20
IM3 (dBc @ 2×43dBm):	-150/-160
Aplikasi:	Dalam & Luar Ruangan
VSWR:	1.35

Deskripsi

Coupler Hibrida 550-6000MHz 2in2out 4.3-10F/NF

550-6000MHz Hybrid Coupler PIM -150/-160 N Wanita/4.3-10 Wanita Untuk DAS

Kerugian pengembalian yang baik
Band lebar
Direktifitas tinggi

VN-HC2x2-05560-OP-xxx.pdf

UN-HC2x2-05560-ON-xxx.pdf

Nomor Bagian	V-HC2x2-05560-Ox-XXX
Frekuensi operasi (MHz)	550-6000
Impedansi (Ohm)	50
VSWR	1.35
Kopling (dB)	3
Kerugian Penempatan (dB)	± 1.4
Isolasi (dB)	20
IM3 (dBc @ 2×43dBm)	- 150/-160
Aplikasi	Di dalam dan di luar ruangan
Tingkat Perlindungan	IP65
Suhu operasi (°C)	-40 ~ + 80
Antarmuka	N Wanita/4.3-10 Wanita
Kekuatan penanganan (Watt, maksimum)	500 ((N:300)
Kekuatan puncak (Watt, maksimum)	1500 ((N:1200)
Dimensi (mm) ((L×W×H, tidak termasuk konektor)	131X40X38.4	131X40X38.4
Berat bersih (g)	600 ± 5%	600 ± 5%
Ukuran kemasan (mm,L×W×H)	170X100X40	170X100X40
Pengemasan Ukuran karton (mm,L×W×H)	520X360X105	520X360X105
Kepatuhan ROHS	Ya, aku tahu.

Kopling hibrida adalah kasus khusus dari kopling arah empat port yang dirancang untuk pembagian daya 3dB (setara).dan hibrida 180 derajat.

Vinncom memiliki desain yang berbeda untuk kopling hibrida berdasarkan strip mikro, udara-dielectric dan film tipis, waveguide dll.

Hubungan hibrida digunakan secara luas sebagai 3dB arah hubung dengan satu terminal port, juga dapat digunakan sebagai 2 dalam 2 keluar dan 2 dalam 1 keluar combiner.

Untuk beberapa penggunaan, kopling hibrida dapat dikombinasikan sebagai matriks, misalnya 4in 4out, 3in 3out dll.

Vinncom menyediakan berbagai rentang frekuensi untuk kopling hibrida dan banyak digunakan dalam sistem DAS dan pengujian.
