698-3800MHz 2in 2out Hybrid Coupler / 2:2 Combiner PIM -150 / -160
  • name
  • name

698-3800MHz 2in 2out Hybrid Coupler / 2:2 Combiner PIM -150 / -160

MOQ: 5 BUAH
harga: VN-HC2x2-035052-ON-xxx
payment method: L/C, D/A, D/P, T/T
Detail Information
Deskripsi Produk
Detail Information
Tempat asal
Cina
Nama merek
Vinncom
Sertifikasi
RoHS/ISO9000
Nomor model
VN-HC2x2-0738-OX
Nomor Bagian:
VN-HC2x2-0738-OX
Impedansi (Ohm):
50
Frekuensi Operasi (MHz):
698-3800
VSWR:
≤1.25
Kopling (dB):
3,0±0,9
Menyoroti:

Hubungan hibrida 698-3800MHz

,

Kopling hibrida 2in2out

,

698-3800MHz Hubungan hibrida

Deskripsi Produk

698-3800MHz 2in 2out Hybrid Coupler / 2:2 Combiner PIM -150 / -160



  • Isolasi tinggi
  • PIM yang baik hingga -160@43dBm*2
  • Kepadatan yang Baik



      UN-HC2x2-0738-OD-xxx.pdf

      VN-HC2x2-0738-ON-xxx.pdf

      VN-HC2x2-0738-OP-160.pdf

Nomor Bagian VN-HC2x2-0738-OX
Frekuensi operasi (MHz) 698-3800
Impedansi (Ohm) 50
VSWR ≤ 1.25
Kopling (dB) 3.0±0.9
Kerugian Penempatan (dB) 3.7
Isolasi (dB) ≥ 25
IM3 (dBc @ 2×43dBm) -150 / -160
Aplikasi Di dalam dan di luar ruangan
Tingkat Perlindungan IP65
Suhu operasi (°C) -40 ~ + 80
Antarmuka N Wanita/4.3-10 Wanita/DIN Wanita
Kekuatan penanganan (Watt, maksimum) 500 ((N:300)
Kekuatan puncak (Watt, maksimum) 1500 ((N:1200)
Dimensi (mm) ((L×W×H, tidak termasuk konektor) 141 × 44 × 38 170 × 100 × 40 170 × 100 × 40
Berat bersih (g) 615 ± 20 685 ± 20 880 ± 20
Ukuran kemasan (mm,L×W×H) 170 × 100 × 40 170 × 100 × 40 170 × 100 × 40
Pengemasan Ukuran karton (mm,L×W×H) 460 × 350 × 195 520 × 360 × 110 520 × 360 × 110

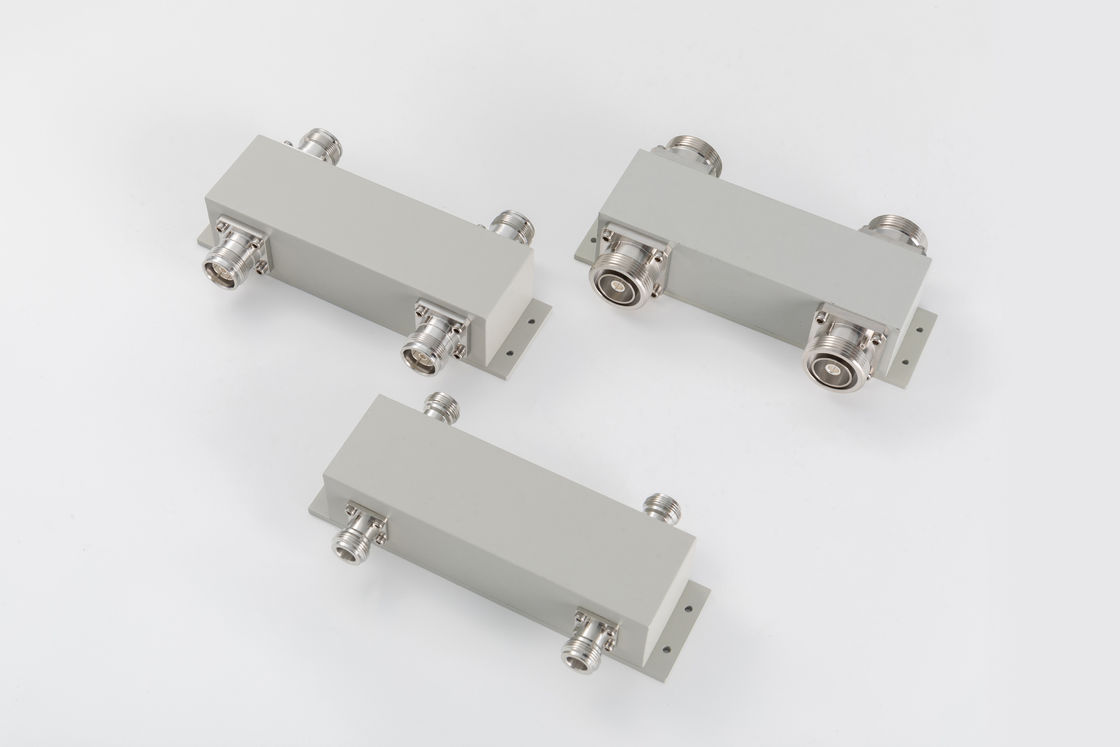

                                   698-3800MHz 2in 2out Hybrid Coupler / 2:2 Combiner PIM -150 / -160 0698-3800MHz 2in 2out Hybrid Coupler / 2:2 Combiner PIM -150 / -160 1







Kopling hibrida adalah kasus khusus dari kopling arah empat port yang dirancang untuk pembagian daya 3dB (setara).dan hibrida 180 derajat.

Vinncom memiliki desain yang berbeda untuk kopling hibrida berdasarkan strip mikro, udara-dielectric dan film tipis, waveguide dll.

Hubungan hibrida digunakan secara luas sebagai 3dB arah hubung dengan satu terminal port, juga dapat digunakan sebagai 2 dalam 2 keluar dan 2 dalam 1 keluar combiner.

Untuk beberapa penggunaan, kopling hibrida dapat dikombinasikan sebagai matriks, misalnya 4in 4out, 3in 3out dll.

Vinncom menyediakan berbagai rentang frekuensi untuk kopling hibrida dan banyak digunakan dalam sistem DAS dan pengujian.


Tags:

2700MHz RF Hybrid Coupler,

Kopling hibrida untuk DAS IBS,

Hubungan hibrida 698-3800MHz
