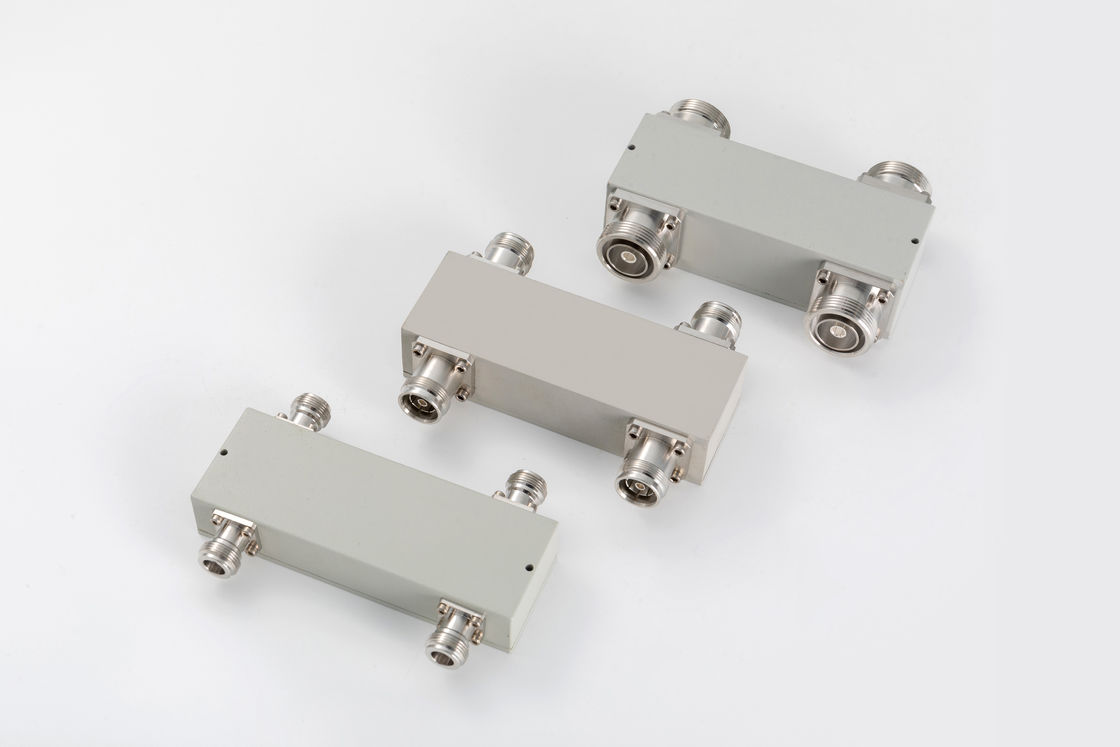

698-2700MHz 2 In 2 Out Hybrid Coupler PIM -150/-160
  • name
  • name
  • name
  • name
  • name

698-2700MHz 2 In 2 Out Hybrid Coupler PIM -150/-160

Informasi Rinci
Deskripsi Produk
Informasi Rinci
Tempat asal
Cina
Nama merek
Vinncom
Sertifikasi
RoHS/ISO9000
Nomor model
VN-HC2x2-0727-Ox-XXX
Frekuensi Operasi (MHz):
698-2700
Impedansi (Ohm):
50
VSWR:
1.2
Kopling (dB):
3±0,8
Rugi Penyisipan (dB):
±3,6
Isolasi (dB):
25
IM3 (dBc @ 2×43dBm):
-150/-160
Menyoroti:

698-2700MHz Hubungan hibrida

,

2 dalam 3dB Hybrid Coupler

,

2 keluar 3dB Hubungan hibrida

Deskripsi Produk

698-2700MHz 2in2out Hybrid Coupler PIM- 150/-160



  • VSWR yang baik di semua pelabuhan
  • Isolasi tinggi
  • Kerugian pengembalian yang baik



Nomor Bagian VH-HC2x2-0727-Ox-XXX
Frekuensi operasi (MHz) 698-2700
Impedansi (Ohm) 50
VSWR 1.2
Kopling (dB) 3 ± 0.8
Kerugian Penempatan (dB) ± 3.6
Isolasi (dB) 25
IM3 (dBc @ 2×43dBm) - 150/-160
Aplikasi Di dalam dan di luar ruangan
Tingkat Perlindungan IP65
Suhu operasi (°C) -40 ~ + 80
Antarmuka N Wanita/4.3-10 Wanita/DIN Wanita
Kekuatan penanganan (Watt, maksimum) 500 ((N:300)
Kekuatan puncak (Watt, maksimum) .1500 ((N:1200)
Dimensi (mm) ((L×W×H, tidak termasuk konektor) 127X44X25 127X44X31 127X44X38
Berat bersih (g) 385 ± 20% 565 ± 20% 810 ± 20%
Ukuran kemasan (mm,L×W×H) 165X87X35 170X100X40 170X100X40
Pengemasan Ukuran karton (mm,L×W×H) 460X350X195 520X360X110 520X360X110





 698-2700MHz 2 In 2 Out Hybrid Coupler PIM -150/-160 0

































































Hubungan arah port kami yang dirancang untuk pembagian daya 3dB (setara). hibrida datang dalam dua jenis, hibrida 90 derajat atau kuadrat, dan hibrida 180 derajat.

Vinncom memiliki desain yang berbeda untuk kopling hibrida berdasarkan strip mikro, udara-dielectric dan film tipis, waveguide dll.

Hubungan hibrida digunakan secara luas sebagai 3dB arah hubung dengan satu terminal port, juga dapat digunakan sebagai 2 dalam 2 keluar dan 2 dalam 1 keluar combiner.

Untuk beberapa penggunaan, kopling hibrida dapat dikombinasikan sebagai matriks, misalnya 4in 4out, 3in 3out dll.

Vinncom menyediakan berbagai rentang frekuensi untuk kopling hibrida dan banyak digunakan dalam sistem DAS dan pengujian.











Tags:

2700MHz RF Hybrid Coupler,

Kopling hibrida untuk DAS IBS,

698-2700MHz Hubungan hibrida

Produk yang Direkomendasikan
Wide Band RF Hybrid Coupler Connector DIN Female Connector Type SMA

Wide Band RF Hybrid Coupler Connector DIN Female Connector Type SMA

Hubungi sekarang
20 DB Isolation DMR Two Way Radio for Clear and Distortion-Free Communication

20 DB Isolation DMR Two Way Radio for Clear and Distortion-Free Communication

Hubungi sekarang
