Coupler Hibrida 698-3800MHz 2in2out 4.3-10 F/NF/Din F

Name: Coupler Hibrida 698-3800MHz 2in2out 4.3-10 F/NF/Din F
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0738-OXx
Price: 414.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Cina

Nama merek: Vinncom

Sertifikasi: RoHS/ISO9000

Nomor model: VN-HC2x2-0738-OXx

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 5pcs

Harga: negotiable

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T

Dapatkan Harga Terbaik

Hubungi sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                    3800MHz RF Antenna Combiner, 698MHz RF Antenna Combiner, Hubungan hibrida 500W


Frekuensi Operasi (MHz):	698-3800	Impedansi (Ohm):	50
VSWR:	≤1.25	IM3 (dBc @ 2×43dBm):	-150 / -160
Menangani Daya (Watt, maks):	500（N:300）	Daya Puncak (Watt, maks):	1500（N：1200）

Frekuensi Operasi (MHz):	698-3800
Impedansi (Ohm):	50
VSWR:	≤1.25
IM3 (dBc @ 2×43dBm):	-150 / -160
Menangani Daya (Watt, maks):	500（N:300）
Daya Puncak (Watt, maks):	1500（N：1200）

Deskripsi

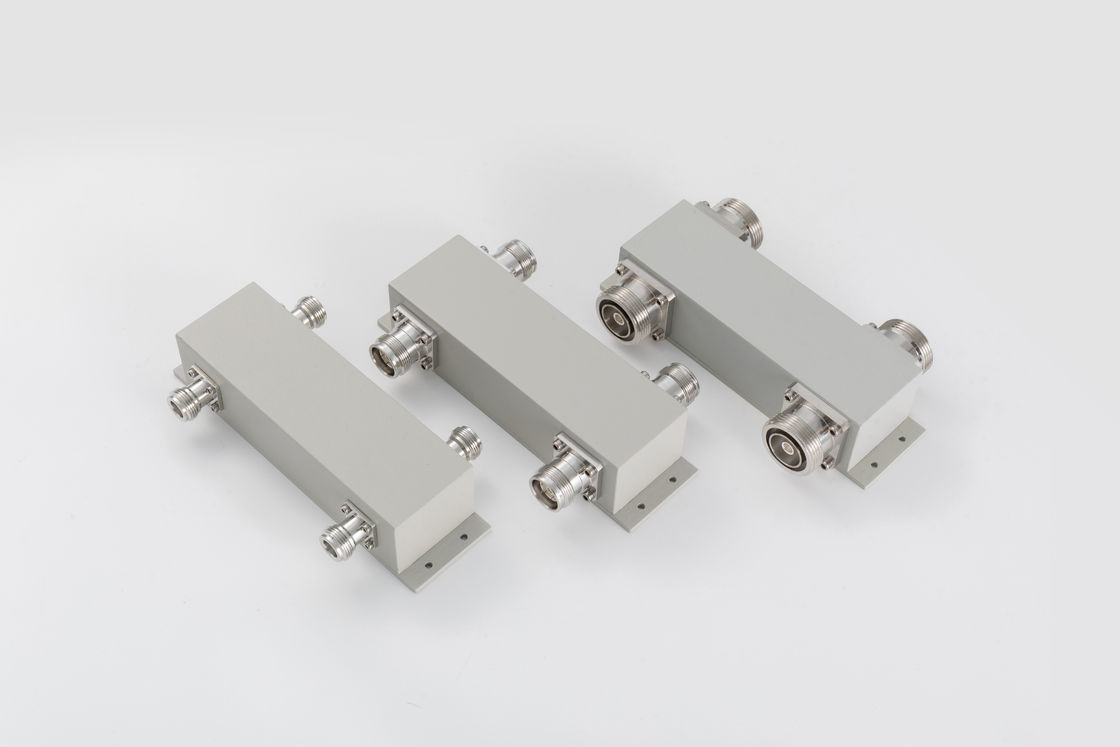

Coupler Hibrida 698-3800MHz 2in2out 4.3-10 F/NF/Din F

698-3800MHz 2in2out 4.3-10 F/NF/Din F Hybrid Coupler

Band lebar
Portable untuk pemasangan
VSWR yang baik di semua pelabuhan

Aku tidak tahu.UN-HC2x2-0738-OP-xxx.pdf

UN-HC2x2-0738-OD-xxx.pdf

VN-HC2x2-0738-ON-xxx.pdf

Nomor Bagian	VN-HC2x2-0738-OP
Frekuensi operasi (MHz)	698-3800
Impedansi (Ohm)	50
VSWR	≤ 1.25
Kopling (dB)	3.0±0.9
Kerugian Penempatan (dB)	3.7
Isolasi (dB)	≥ 25
IM3 (dBc @ 2×43dBm)	-150 / -160
Aplikasi	Di dalam dan di luar ruangan
Tingkat Perlindungan	IP65
Suhu operasi (°C)	-40 ~ + 80
Antarmuka	N Wanita	4.3-10 Wanita	DIN Wanita
Kekuatan penanganan (Watt, maksimum)	500 ((N:300)
Kekuatan puncak (Watt, maksimum)	1500 ((N:1200)
Dimensi (mm) ((L×W×H, tidak termasuk konektor)	141 × 44 × 38
Berat bersih (g)	615 ± 20	685 ± 20	880 ± 20
Ukuran kemasan (mm,L×W×H)	170 × 100 × 40
Pengemasan Ukuran karton (mm,L×W×H)	460 × 350 × 195	520 × 360 × 110	520 × 360 × 110
Kepatuhan ROHS	Ya, aku tahu.

Kombinator hibrida digunakan untuk membagi dan menggabungkan sinyal RF. Hal ini terkait dengan hibrida 3 dB yang didasarkan pada jalur transmisi PCB atau hibrida 3db dielektrik,dan paling sering digunakan sebagai combiner dalam sistem antena terdistribusi ((DAS).
