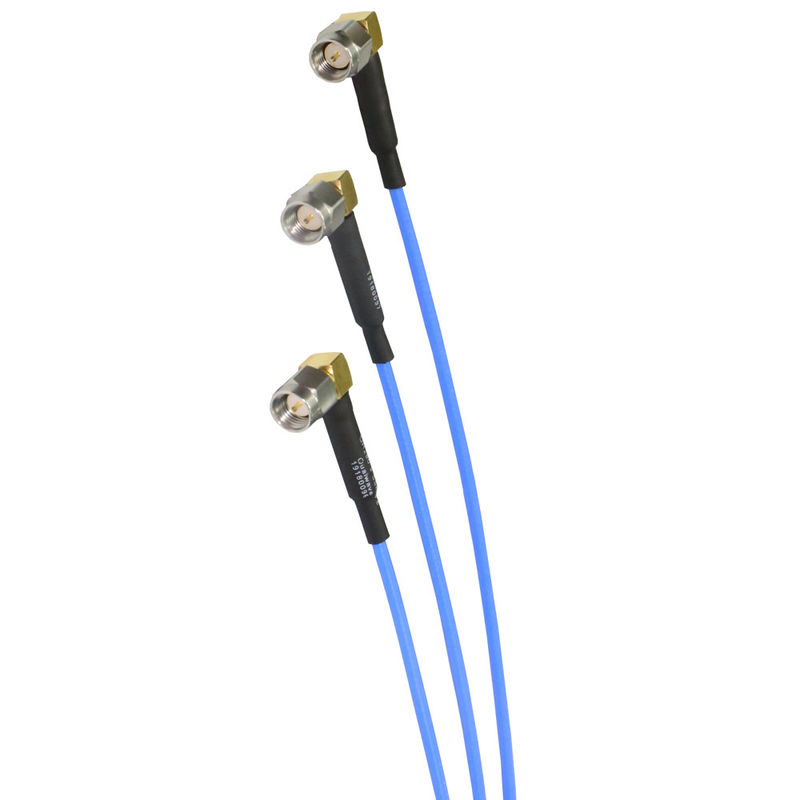

Custom RoHS RF Test Cables Perak Lapisan Tembaga 26.5G Interkoneksi Dielektrik

MOQ:	5pcs
harga:	negotiable
Delivery period:	2-4 minggu
payment method:	T/T, Western Union
Supply Capacity:	50pcs per hari

Detail Information

Deskripsi Produk

Detail Information

Tempat asal

Nama merek

Vinncom

Sertifikasi

RoHS/ISO9000

Nomor model

VN400

Frekuensi::

DC~26,5GHz

Frekuensi Batas::

34GHz

Impedansi::

Kecepatan Propagasi::

Efektivitas Perisai::

menit 90dB.

Tahan Tegangan::

1500VDC

Menyoroti:

26Kabel uji RF 5G

Kabel uji RoHS RF

26.5G kabel RF khusus

Deskripsi Produk

26.5G Stabilitas Fase Tinggi Kabel RF Fleksibel & Majelis

PIM rendah
Stabilitas Fase
Frekuensi DC ~ 26,5GHz

Fleksibel, alternatif untuk kabel semi-rigid

Fitur:	Aplikasi:
* Stabilitas Fase	* Radar array fase
* PIM rendah	* Interkoneksi dalam dan antara peralatan

Listrik

Frekuensi:	DC ~ 26,5GHz
Frekuensi pemotongan:	34GHz
Impedansi:	50Ω
Kecepatan Perkembangan:	70%
Efektivitas Perisai:	90dB min.
Tegangan Tahan:	1500V DC

Custom RoHS RF Test Cables Perak Lapisan Tembaga 26.5G Interkoneksi Dielektrik 0

Tidak, tidak.	Nama	Ukuran (mm)	Bahan
1	Konduktor dalam	0.94	Tembaga berlapis perak
2	Dielektrik	3.00	PTFE
3	Perisai Dalam	3.20	Pita tembaga berlapis perak
4	Perisai Luar	3.55	Pelita tembaga berlapis perak
5	Jaket	4.00	FEP

Mesin

Radius tikungan (instalasi):	20.0mm
Radius lentur (diulangi):	40.0mm
Berat:	49 g/m

Frekuensi (GHz)	0.3	0.5	1	2.4	3	6	8	10	12.4	18	26.5
Atenuasi^*¹(dB/100m)	19.9	26.2	38.2	62.5	71.1	107.5	128.3	147.6	169.4	216.1	280.6
Daya rata-rata^*²(W)	512	423	290	177	156	103	86	75	65	51	39

Lingkungan

Suhu:

-55~+125°C

Aturan penamaan konektor:

3 - 3,5mm (26,5GHz, VSWR 1.3)

P - SMP (26,5GHz, VSWR 1,3)

A - SSMA (26,5GHz, VSWR 1.3)

S - SMA (26,5GHz, VSWR 1.3)

N - N (18GHz, VSWR 1,25)

X - MMCX (6GHz, VSWR 1.3)

M - MCX (6GHz, VSWR 1.3)

B - BNC (4GHz, VSWR 1.4)

D - SMB (4GHz, VSWR 1,25)

Konektor Wanita - Tambahkan F setelah nama konektor

Sudut kanan - Tambahkan R R setelah nama konektor (VSWR meningkat 0,1)
