Kabel Uji RF 50G
, Kabel pengujian RF Avionics
, Avionics rf lead

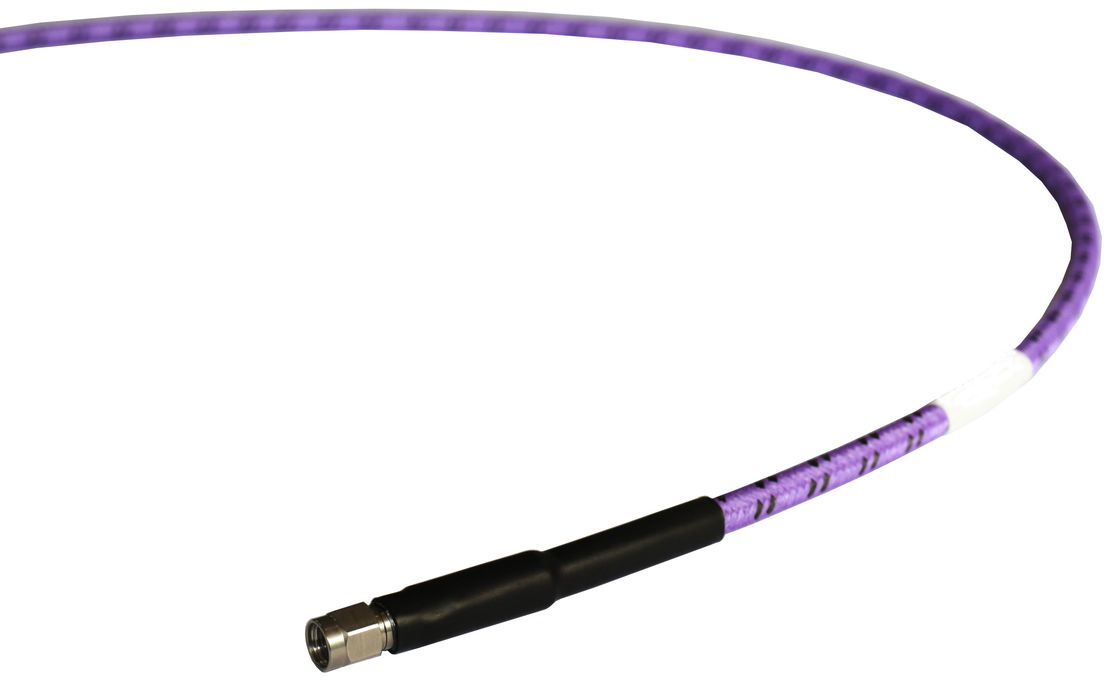

Kabel pengujian RF Avionics Berkinerja Tinggi Lead 50G
Fase & Loss Stabil, Long Flex Life 50G High Performance Test Cable Assemblies
- Kerugian Penempatan Rendah
- Kekuatan Tinggi
- Ketahanan Tinggi
Fase & Loss Stabil, Hidup Flex yang Panjang
| Fitur: |
Aplikasi: |
| * Kerugian Insersi Rendah |
* Uji laboratorium |
| * Stabilitas Fase Tinggi |
* Avionics |
| * Kekuatan Tinggi |
* Radar array fase |
| * Daya tahan tinggi |
* Komunikasi satelit |
Listrik
| Frekuensi: |
DC ~ 50GHz |
| Impedansi: |
50Ω |
| Kecepatan Perkembangan: |
76% |
| Efektivitas Perisai: |
90dB min. |
| Tegangan Tahan: |
500V DC |
| Stabilitas Fase*1: |
± 7° |
| Stabilitas Amplitudo*1: |
± 0,05dB |
[1] Radius 50mm, lentur 360°
Mesin
|
Radius Bend Unarmoured
(pemasangan/ulang):
|
18mm/36mm min. |
|
Radius Lipat Perisai
(pemasangan/ulang):
|
30mm/60mm min. |
| Siklus Kehidupan Lipat: |
100,000 |
| Siklus Kehidupan Perkawinan*2: |
5,000 |
[2] Untuk konektor 2,4mm, 2,92mm, 3,5mm, SMA, N saja.
Lingkungan
Atenuasi & Pengelolaan Daya
| Frekuensi (GHz) |
1 |
2 |
3 |
6 |
8 |
10 |
12.4 |
18 |
26.5 |
40 |
50 |
| Atenuasi*3(dB/100m) |
48.1 |
68.3 |
83.9 |
119.4 |
138.4 |
155.2 |
173.4 |
210.2 |
257.1 |
319.2 |
359.2 |
| Daya rata-rata*4(W) |
506 |
356 |
290 |
204 |
176 |
157 |
140 |
116 |
95 |
76 |
68 |
[3] VSWR:1.0; Lingkungan: +25°C (77°F); Kabel mentah
[4] VSWR:1.0; Lingkungan: +40°C (104°F); Tingkat laut
Konstruksi
| Tidak, tidak. |
Nama |
Ukuran (mm) |
Bahan |
| 1 |
Konduktor dalam |
0.72 |
Tembaga berlapis perak |
| 2 |
Dielektrik |
2.1 |
PTFE kepadatan rendah |
| 3 |
Perisai Dalam |
2.25 |
Pita tembaga berlapis perak |
| 4 |
Interlayer |
2.55 |
PTFE kepadatan rendah |
| 5 |
Perisai Luar |
3.01 |
Pelita tembaga berlapis perak |
| 6 |
Jaket |
3.60 |
FEP |
| 7 ~ 9 |
Perisai (opsional) |
5.50 |
Komposit |
| 10 |
|
6.00 |
PTFE |
Aturan penamaan konektor:
2 - 2,4 mm (50GHz, VSWR 1.4)
K - 2,92mm (40GHz, VSWR 1,25)
3 - 3,5mm (33GHz, VSWR 1.35)
S - SMA (26,5GHz, VSWR 1,25)
N - N (18GHz, VSWR 1,25)
Konektor Wanita - Tambahkan F setelah nama konektor
Sudut kanan - Tambahkan R R setelah nama konektor ((VSWR peningkatan 0,1)
Cara Memesan
VN50W-X-Y-Z
VN:Vinncom
W: Armor: P, tanpa armor: kosong
X: Frekuensi dalam GHz
Y: Jenis konektor
Z: Panjang dalam meter
T50 konektor pergaulan
|
VN-QC2-MG-T50-2
2.4mm pria, stainless steel
|
|
UN-QC3-FG-T50-1
3.5mm wanita, stainless steel
|
|
|
UN-QC2-FG-T50-1
2.4mm wanita, stainless steel
|
|
VIN-QCS-MG-T50-1
SMA pria, stainless steel
|
|
|
VIN-QCK-MG-T50-1
2.92mm pria, stainless steel
|
|
VK-QCS-FG-T50-1
SMA wanita, stainless steel
|
|
|
VIN-QCK-FG-T50-1
2.92mm wanita, stainless steel
|
|
UN-QCN-MG-T50-4
N wanita, stainless steel
|
|
|
UN-QC3-MG-T50-1
3.5mm pria, stainless steel
|
|
|
|
T50P konektor kawin
|
VN-QC2-MG-T50P-4
2.4mm pria, stainless steel
|
|
UN-QC3-MG-T50P-1
3.5mm pria, stainless steel
|
|
|
VK-QC2-FG-T50P-4
2.4mm wanita, stainless steel
|
|
UN-QC3-FG-T50P-1
3.5mm wanita, stainless steel
|
|
|
V-QCK-MG-T50P-4
2.92mm pria, stainless steel
|
|
UN-QCS-MG-T50P-3
SMA pria, stainless steel
|
|
|
UN-QCK-FG-T50P-3
2.92mm wanita, stainless steel
|
|
VK-QCS-FG-T50P-1
SMA wanita, stainless steel
|
|
|
UN-QCN-MG-T50P-3
N pria, baja tahan karat
|
|
|
|
