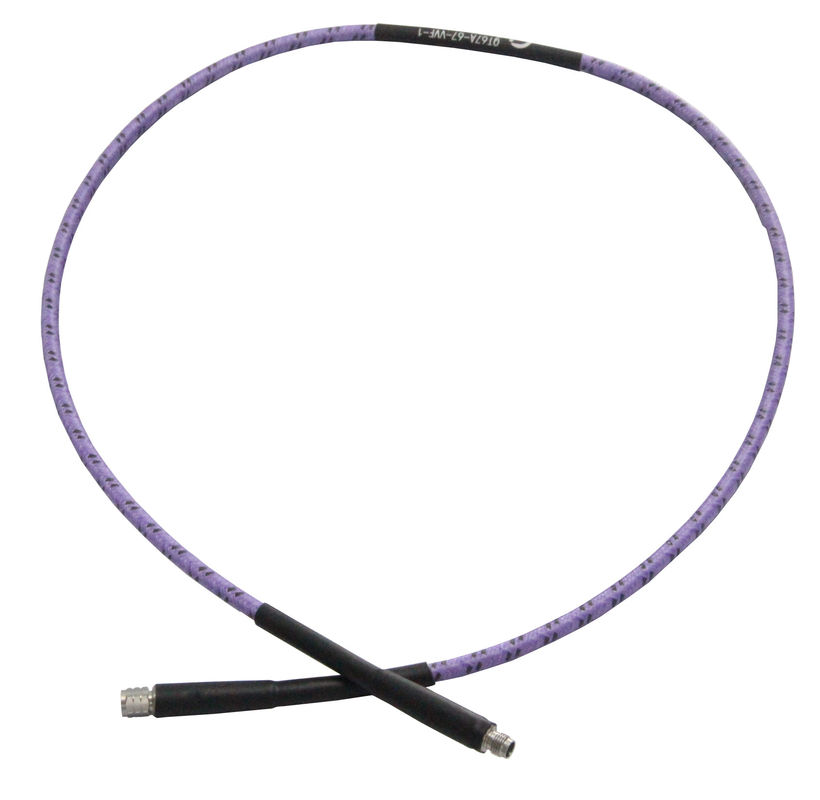

67G Koaksial RF Kabel Uji Perhimpunan 50 Ohm Impedansi
67G Pengumpulan Kabel Uji Kinerja Ketahanan Tinggi
- Kerugian Penempatan Rendah
- Kekuatan Tinggi
- Stabilitas Fase Tinggi
Fase & Loss Stabil, Hidup Flex yang Panjang
| Fitur: |
Aplikasi: |
| *Kerugian Penempatan Rendah |
* Uji laboratorium |
| * Stabilitas Fase Tinggi |
* Avionics |
| * Kekuatan Tinggi |
* Radar array fase |
| * Daya tahan tinggi |
* Komunikasi satelit |
Listrik
| Frekuensi: |
DC ~ 67GHz |
| Impedansi: |
50Ω |
| Kecepatan Perkembangan: |
81% |
| Efektivitas Perisai: |
90dB min. |
| Tegangan Tahan: |
500V DC |
| Stabilitas Fase*1: |
± 7° |
| Stabilitas Amplitudo*1: |
± 0,05dB |
[1] Radius 50mm, lentur 360°
Mesin
|
Radius Bend Unarmoured
(pemasangan/ulang):
|
12mm/24mm min. |
|
Radius Lipat Perisai
(pemasangan/ulang):
|
30mm/60mm min. |
| Siklus Kehidupan Lipat: |
100,000 |
| Siklus Kehidupan Perkawinan*2: |
5,000 |
[2] Untuk konektor 1,85mm, 2,4mm, 2,92mm, 3,5mm, SMA saja.
Lingkungan
Atenuasi & Pengelolaan Daya
| Frekuensi (GHz) |
1 |
2 |
4 |
6 |
8 |
10 |
12 |
18 |
26.5 |
33 |
40 |
50 |
67 |
| Atenuasi*3(dB/100m) |
64 |
91 |
130 |
161 |
187 |
210 |
232 |
288 |
355 |
400 |
445 |
503 |
594 |
| Daya rata-rata*4(W) |
97 |
68 |
47 |
38 |
33 |
29 |
27 |
21 |
17 |
15 |
14 |
12 |
10 |
[3] VSWR:1.0; Lingkungan: +25°C (77°F); Kabel mentah
[4] VSWR:1.0; Lingkungan: +40°C (104°F); Tingkat laut
Konstruksi
| Tidak, tidak. |
Nama |
Ukuran (mm) |
Bahan |
| 1 |
Konduktor dalam |
0.50 |
Tembaga berlapis perak |
| 2 |
Dielektrik |
1.38 |
PTFE kepadatan rendah |
| 3 |
Perisai Dalam |
1.54 |
Pita tembaga berlapis perak |
| 4 |
Interlayer |
1.82 |
PTFE kepadatan rendah |
| 5 |
Perisai Luar |
2.17 |
Pelita tembaga berlapis perak |
| 6 |
Jaket |
2.40 |
FEP |
| 7 ~ 9 |
Perisai (opsional) |
5.50 |
Komposit |
| 10 |
|
6.00 |
PTFE |
Aturan penamaan konektor:
V - 1,85mm (67GHz, VSWR 1,5)
G - Mini-SMP (bisa dipadukan dengan GPPO & SSMP, 65GHz, VSWR 1.8)
2 - 2,4 mm (50GHz, VSWR 1.4)
K - 2,92mm (40GHz, VSWR 1,35)
A - SSMA (40GHz, VSWR 1.35)
P - SMP (40GHz, VSWR 1,35)
3 - 3,5mm (33GHz, VSWR 1.35)
S - SMA (26,5GHz, VSWR 1.3)
Konektor Wanita - Tambahkan F setelah nama konektor
Sudut kanan - Tambahkan R R setelah nama konektor (VSWR meningkat 0,1)
Cara Memesan
VN67W-X-Y-Z
VN:Vinncom
W: Armor: P, tanpa armor: kosong
X: Frekuensi dalam GHz
Y: Jenis konektor
Z: Panjang dalam meter
Contoh:
Untuk memesan kabel uji VN67 dengan armor, DC-60GHz,1.85mm laki-laki untuk 1.85mm perempuan, 0,5 meter, menentukan VN67P-60-VVF-0.5.
QT67 konektor kawin
|
VIN-QCV-MG-T67-3
1.85mm pria, stainless steel
|
|
VIN-QCV-FG-T67-2
1.85mm wanita, stainless steel
|
|
QT67P konektor kawin
|
VN-QCV-MG-T67P-4
1.85mm pria, stainless steel
|
|
UN-QCV-FG-T67P-2
1.85mm wanita, stainless steel
|
|
