N Wanita 20dB Antenna RF Directional Coupler Untuk IBS DAS Dan BTS

Name: N Wanita 20dB Antenna RF Directional Coupler Untuk IBS DAS Dan BTS
Brand: Vinncom
SKU: VN-DC-0738-INx
Rating: 4.8 (175 reviews)

Rincian Produk

Tempat asal: Hefei, Tiongkok

Nama merek: Vinncom

Sertifikasi: ISO9000/RoHS

Nomor model: VN-DC-0738-INx

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 100 pcs

Harga: negotiation

Kemasan rincian: kotak/paket gelembung/karton

Waktu pengiriman: Tergantung pada kuantitas Anda

Syarat-syarat pembayaran: T/T, Western Union

Menyediakan kemampuan: 800pcs per hari

Dapatkan Harga Terbaik

Hubungi sekarang

Specifications

Description

Specifications

Menyorot:
                                                                                                                                                                                                                                                                                                                                                                                                                                    BTS RF Directional Coupler, 20dB RF Directional Coupler, 20dB RF anten kopling


Warna:	Hitam atau Abu-abu	IM3:	Pengaturan khusus
Konektor:	N Perempuan	Bahan: Rongga:	Aluminium berlapis perak
Frekuensi:	700-3800MHz	Impedansi:	50Ω

Warna:	Hitam atau Abu-abu
IM3:	Pengaturan khusus
Konektor:	N Perempuan
Bahan: Rongga:	Aluminium berlapis perak
Frekuensi:	700-3800MHz
Impedansi:	50Ω

Description

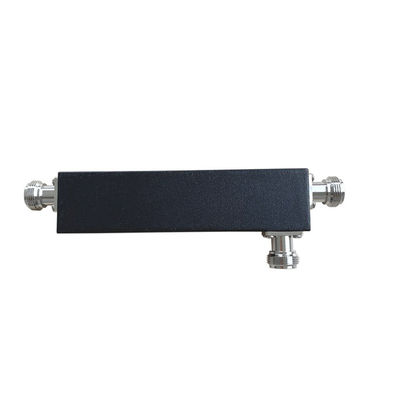

N Wanita 20dB Antenna RF Directional Coupler Untuk IBS DAS Dan BTS

700-3800MHz Indoor N Female RF 5/6/7/10/15/20dB Directional Coupler Digunakan Untuk IBS DAS Dan BTS

●Kerugian Penempatan Rendah
● Pengiriman daya tinggi
● PIM rendah VSWR rendah

● Konektor N-Wanita

Nomor Bagian	UN-DC-0738-INx
Frekuensi operasi (MHz)	700-3800
Impedansi (Ohm)	50
VSWR	≤ 1.25
Kopling (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2
Kerugian Penempatan (dB)	≤ 2.05	≤ 1.60	≤ 1.40	≤ 0.96	≤ 0.5	≤ 0.22
Isolasi (dB)	≥23	≥ 24	≥ 25	≥ 28	≥33	≥ 38
IM3 (dBc @ 2×43dBm)	-150/-155 / -160
Aplikasi	Di dalam ruangan
Suhu operasi (°C)	-40 ~ + 80
Antarmuka	N Wanita
Kekuatan penanganan (Watt, maksimum)	300
Kekuatan puncak (Watt, maksimum)	1200
Dimensi (mm)	125 × 31 × 20 (tidak termasuk konektor)
Berat bersih (g)	180 ± 20
Ukuran kemasan (mm)	160 × 65 × 30
Ukuran Kotak Kemasan (mm)	350 × 340 × 170

Kopling arah adalah komponen gelombang mikro/millimeter umum dalam pengukuran gelombang mikro dan sistem gelombang mikro lainnya yang dapat digunakan untuk isolasi sinyal, pemisahan dan pencampuran,seperti pemantauan daya, stabilitas daya sumber, isolasi sumber sinyal, transmisi dan pantulan tes frekuensi menyapu. Ini adalah pemisah daya gelombang mikro arah dan bagian yang sangat penting dari modern menyapu reflektometer.

Aplikasi produk

Komponen RF pasif terutama digunakan dalam konstruksi sistem komunikasi nirkabel dari stasiun dasar dan sistem distribusi dalam ruangan.Khususnya di gedung indoor distribusi sinyal nirkabel mencakup aplikasi yang luas dari jumlah besarKomponen pasif RF dalam proyek konstruksi stasiun dasar dan distribusi dalam ruangan memiliki efek koneksi atau distribusi sinyal RF.Sistem distribusi dalam ruangan adalah untuk memulai koneksi sinyal stasiun dasar atau shunt oleh rf komponen pasif, titik penutup melalui feeder untuk antena, sehingga mencapai sinyal nirkabel dalam ruangan yang baik jangkauan terus menerus.Sistem distribusi dalam ruangan terutama mencakup sumber dan sistem distribusi pasokan hari dua bagian.

Komponen pasif adalah bagian utama dari sistem makan siang.

Produk terkait

698-2700MHz/698-3800MHz IP65 N Female4.3-10 FemaleDIN Female Connector tersedia.

Penguji Kita

Ini adalah instrumen pengujian dasar kami. Berikut catatan pengujian.

N Wanita 20dB Antenna RF Directional Coupler Untuk IBS DAS Dan BTS 6

N Wanita 20dB Antenna RF Directional Coupler Untuk IBS DAS Dan BTS 7

N Wanita 20dB Antenna RF Directional Coupler Untuk IBS DAS Dan BTS 8

Parameter kinerja perangkat pasif RF terutama meliputi band operasi, kehilangan sisipan, gelombang berdiri input-output, isolasi port, fluktuasi dalam band, penekanan di luar band,produk intermodulasi dan kapasitas daya.Kinerja yang baik menguntungkan jaringan.
