550-6000MHz N Pasang arah wanita

Rincian Produk

Tempat asal: Cina

Nama merek: Vinncom

Sertifikasi: RoHS/ISO9000

Nomor model: VN-DC-05560

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 5 BUAH

Harga: negotiable

Syarat-syarat pembayaran: T/T, L/C, D/A, D/P

Dapatkan Harga Terbaik
Hubungi sekarang
Spesifikasi
Menyoroti:

300W kopling arah koaksial

,

Kopling arah koaksial broadband

,

300W kopling arah broadband

Frekuensi Operasi (MHz):
550-6000
Konektor:
N Perempuan
VSWR:
≤1,35
PIM:
-150/-155/-161/-165
Menangani Daya (Watt, maks):
300
Tingkat perlindungan:
IP65
Frekuensi Operasi (MHz):
550-6000
Konektor:
N Perempuan
VSWR:
≤1,35
PIM:
-150/-155/-161/-165
Menangani Daya (Watt, maks):
300
Tingkat perlindungan:
IP65
Deskripsi
550-6000MHz N Pasang arah wanita

550-6000MHz N Pasang arah wanita



  • Direktifitas tinggi
  • PIM yang baik hingga -165@43dBm*2
  • Kerugian pengembalian yang baik



    UN-DC-05560-ONx-xxx.pdf

Nomor Bagian V-DC-05560-ON
Frekuensi operasi (MHz) 550-6000
Impedansi (Ohm) 50
VSWR ≤ 1.35
Kopling (dB) 5 ± 1.4 6 ± 1.4 7 ± 1.4 8 ± 1.4 10 ± 1.6 15 ± 1.6 20 ± 1.8
Kerugian Penempatan (dB) ≤ 2.5 ≤ 1.8 ≤ 1.5 ≤ 1.2 ≤ 1.1 ≤ 0.4 ≤ 2.2
Isolasi (dB) ≥ 21 ≥ 22 ≥23 ≥ 24 ≥26 ≥31 ≥ 35
IM3 (dBc @ 2×43dBm) -150/-155/-161/-165
Aplikasi Di dalam ruangan/di luar ruangan
Tingkat Perlindungan IP65
Suhu operasi (°C) -40 ~ + 80
Antarmuka N Wanita
Kekuatan penanganan (Watt, maksimum) 300
Kekuatan puncak (Watt, maksimum) 1200
Dimensi (mm) ((L×W×H, tidak termasuk konektor) 127X40X31
Berat bersih(g) 450 ± 5%
Ukuran kemasan (mm,L×W×H) 190 × 80 × 45
Pengemasan Ukuran karton (mm,L×W×H) 430 × 400 × 105
Kepatuhan ROHS Ya, aku tahu.

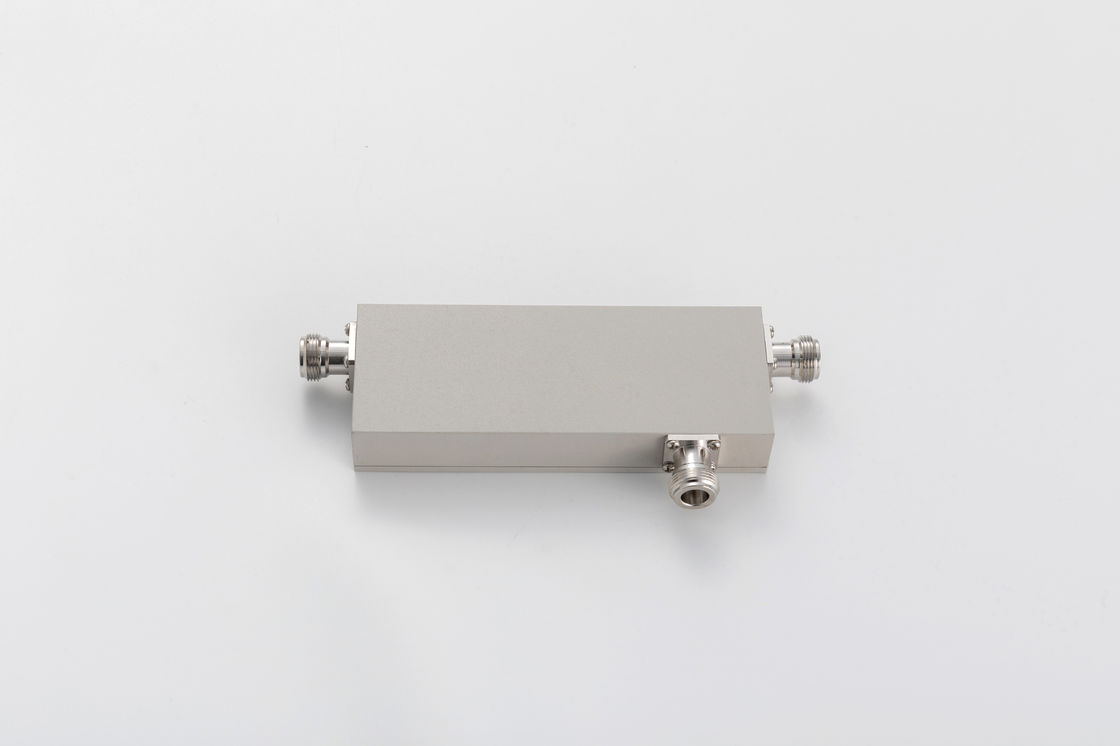

550-6000MHz N Pasang arah wanita 0550-6000MHz N Pasang arah wanita 1





Kopling arah adalah perangkat pasif yang digunakan terutama di bidang teknologi radio.Mereka memasangkan jumlah yang ditentukan dari daya elektromagnetik dalam jalur transmisi ke port memungkinkan sinyal untuk digunakan dalam sistem radio lain atau peralatan radio berikutnyaFitur penting dari kopling arah adalah bahwa mereka hanya pasangan daya yang mengalir dalam satu arah. Daya yang masuk ke port output digabungkan ke port terisolasi tetapi tidak ke port yang digabungkan.Kopling arah yang dirancang untuk membagi daya secara merata antara dua port disebut kopling hibrida, misalnya, 3dB kopling hibrida.
