698-2700MHz N Pasang arah wanita

Name: 698-2700MHz N Pasang arah wanita
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0727-ON
Price: 360.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Cina

Nama merek: Vinncom

Sertifikasi: RoHS/ISO9000

Nomor model: VN-DC-0727-ON

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 5 BUAH

Harga: negotiable

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T

Dapatkan Harga Terbaik

Hubungi sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                    IP65 RF Directional Coupler, VSWR RF Directional Coupler, VSWR rf coupler


Frekuensi Operasi (MHz):	698-2700	Impedansi (Ohm):	50
VSWR:	≤1.25	IM3 (dBc @ 2×43dBm):	-150 / -155 / -161/-165
Aplikasi:	Dalam & Luar Ruangan	Tingkat perlindungan:	IP65

Frekuensi Operasi (MHz):	698-2700
Impedansi (Ohm):	50
VSWR:	≤1.25
IM3 (dBc @ 2×43dBm):	-150 / -155 / -161/-165
Aplikasi:	Dalam & Luar Ruangan
Tingkat perlindungan:	IP65

Deskripsi

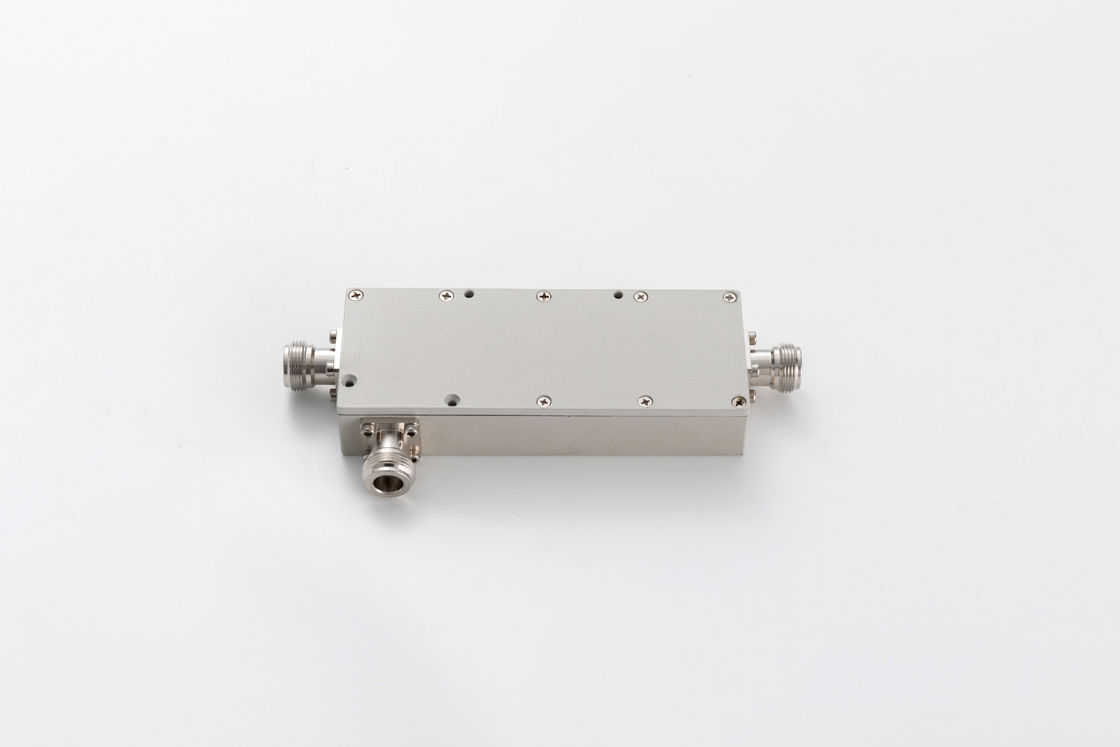

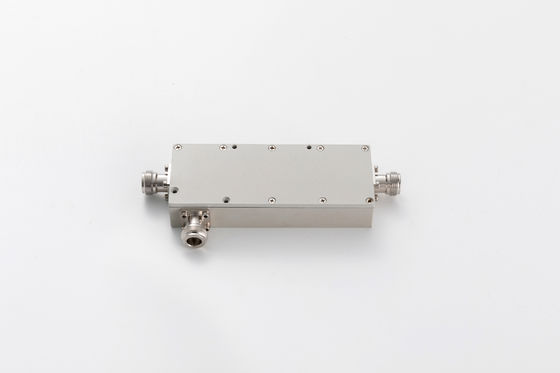

698-2700MHz N Pasang arah wanita

698-2700MHz N Pasang arah wanita

Direktifitas tinggi
PIM yang baik hingga -165@43dBm*2
Kerugian pengembalian yang baik

UN-DC-0727-ON-XXX.pdf

Nomor Bagian	UN-DC-0727-ON
Frekuensi operasi (MHz)	698-2700
Impedansi (Ohm)	50
VSWR	≤ 1.25
Kopling (dB)	± 0.8	± 0.8	± 0.8	± 0.8	± 10	± 10	± 12	± 15
Kerugian Penempatan (dB)	≤ 2.05	≤ 1.6	≤ 1.4	≤ 0.8	≤ 0.7	≤ 0.3	≤ 0.3	≤ 0.2
Isolasi (dB)	≥ 25	≥26	≥27	≥ 30	≥ 35	≥ 40	≥45	≥ 55
IM3 (dBc @ 2×43dBm)	-150 / -155 / -161/-165
Aplikasi	Di dalam dan di luar ruangan
Tingkat Perlindungan	IP65
Suhu operasi (°C)	-40 ~ + 80
Antarmuka	N Wanita
Kekuatan penanganan (Watt, maksimum)	300
Kekuatan puncak (Watt, maksimum)	1200
Dimensi (mm) ((L×W×H, tidak termasuk konektor)	122 × 48 × 22
Berat bersih(g)	330 ± 20
Ukuran kemasan (mm,L×W×H)	180 × 75 × 30
Pengemasan Ukuran karton (mm,L×W×H)	400 × 380 × 170
Kepatuhan ROHS	Ya, aku tahu.

Kopling arah adalah perangkat pasif yang digunakan terutama di bidang teknologi radio.Mereka memasangkan jumlah yang ditentukan dari daya elektromagnetik dalam jalur transmisi ke port memungkinkan sinyal untuk digunakan dalam sistem radio lain atau peralatan radio berikutnyaFitur penting dari kopling arah adalah bahwa mereka hanya pasangan daya yang mengalir dalam satu arah. Daya yang masuk ke port output digabungkan ke port terisolasi tetapi tidak ke port yang digabungkan.Kopling arah yang dirancang untuk membagi daya secara merata antara dua port disebut kopling hibrida, misalnya, 3dB kopling hibrida.

Kopling arah Vinncom didasarkan pada desain yang berbeda, seperti micro-stripline, air-dielectric, film tipis, waveguide dll.

Pasangan arah memiliki banyak aplikasi. Ini termasuk menyediakan sampel sinyal untuk pengukuran atau pemantauan, umpan balik, menggabungkan umpan ke dan dari antena,menyediakan sinyal untuk kabel dan/atau Sistem Antenna Terdistribusi seperti TV kabel,penyingkapan sinyal seluler dan pemisahan sinyal yang dikirim dan diterima pada sistem telekomunikasi.
