698-3800MHz 4.3-10 Pasang arah wanita

MOQ:	5 BUAH
harga:	negotiable
payment method:	L/C, D/A, D/P, T/T

Detail Information

Deskripsi Produk

Detail Information

Tempat asal

Nama merek

Vinncom

Sertifikasi

RoHS/ISO9000

Nomor model

VN-DC-0738-OP

Frekuensi Operasi (MHz):

698-3800

VSWR:

≤1.25

Impedansi (Ohm):

IM3 (dBc @ 2×43dBm):

-150 / -155 / -160/-165

antarmuka:

4.3-10 Perempuan

Menangani Daya (Watt, maks):

Menyoroti:

Kopling arah daya tinggi 4000MHz

RF high power directional coupling (penyambung arah daya tinggi)

Penyambung hibrida wanita rf

Deskripsi Produk

698-3800MHz 4.3-10 Pasang arah wanita

PIM yang baik hingga -165@43dBm*2
Kerugian pengembalian yang baik
Portable untuk pemasangan

UN-DC-0738-OPx-xxx.pdf

Nomor Bagian	VN-DC-0738-OP
Frekuensi operasi (MHz)	698-3800
Impedansi (Ohm)	50
VSWR	≤ 1.25
Kopling (dB)	± 0.8	± 0.8	± 0.9	± 10	± 10	± 12	± 15
Kerugian Penempatan (dB)	≤ 2.05	≤ 1.65	≤ 1.45	≤ 0.8	≤ 0.5	≤ 0.22	≤ 0.2
Isolasi (dB)	≥23	≥ 24	≥ 25	≥ 28	≥33	≥ 38	≥45
IM3 (dBc @ 2×43dBm)	-150 / -155 / -160/-165
Aplikasi	Di dalam dan di luar ruangan
Tingkat Perlindungan	IP65
Suhu operasi (°C)	-40 ~ + 80
Antarmuka	4.3-10 Wanita
Kekuatan penanganan (Watt, maksimum)	500
Kekuatan puncak (Watt, maksimum)	1500
Dimensi (mm) ((L×W×H, tidak termasuk konektor)	136 × 44 × 30
Berat bersih(g)	535 ± 20
Ukuran kemasan (mm,L×W×H)	190 × 80 × 45
Pengemasan Ukuran karton (mm,L×W×H)	430 × 400 × 105
Kepatuhan ROHS	Ya, aku tahu.

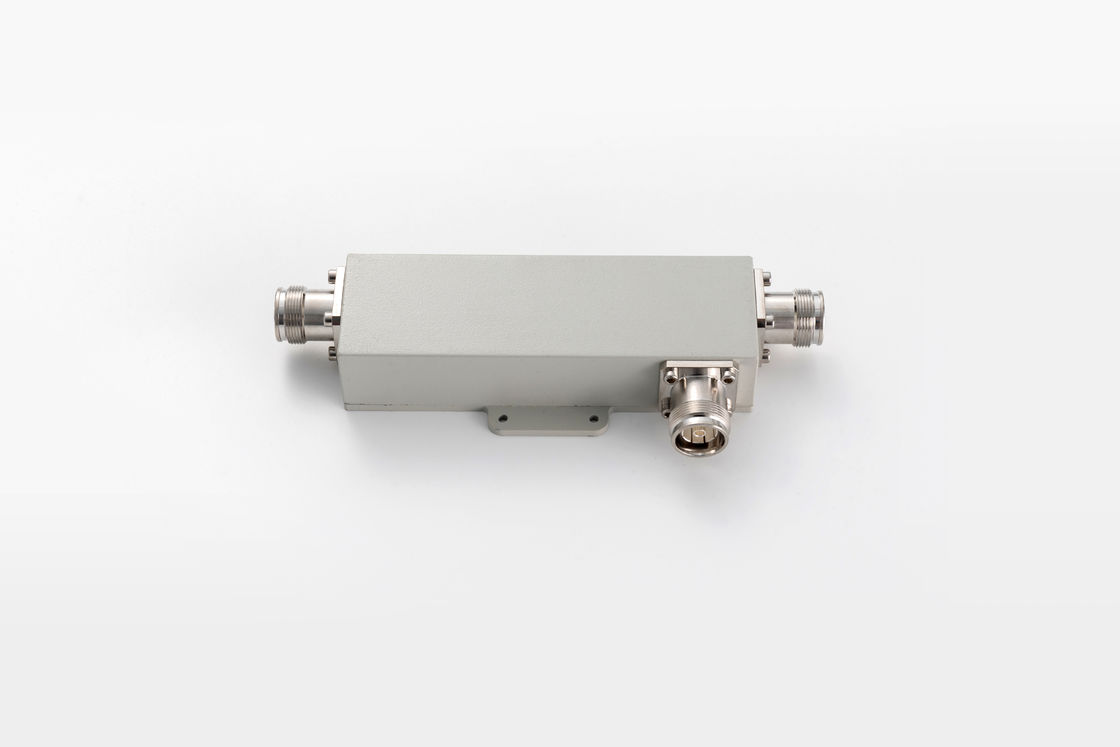

698-3800MHz 4.3-10 Pasang arah wanita 0

Kopling arah adalah perangkat pasif yang digunakan terutama di bidang teknologi radio.Mereka memasangkan jumlah yang ditentukan dari daya elektromagnetik dalam jalur transmisi ke port memungkinkan sinyal untuk digunakan dalam sistem radio lain atau peralatan radio berikutnyaFitur penting dari kopling arah adalah bahwa mereka hanya pasangan daya yang mengalir dalam satu arah. Daya yang masuk ke port output digabungkan ke port terisolasi tetapi tidak ke port yang digabungkan.Kopling arah yang dirancang untuk membagi daya secara merata antara dua port disebut kopling hibrida, misalnya, 3dB kopling hibrida.

Kopling arah Vinncom didasarkan pada desain yang berbeda, seperti micro-stripline, air-dielectric, film tipis, waveguide dll.

Pasangan arah memiliki banyak aplikasi. Ini termasuk menyediakan sampel sinyal untuk pengukuran atau pemantauan, umpan balik, menggabungkan umpan ke dan dari antena,menyediakan sinyal untuk kabel dan/atau Sistem Antenna Terdistribusi seperti TV kabel,penyingkapan sinyal seluler dan pemisahan sinyal yang dikirim dan diterima pada sistem telekomunikasi.

Tags:

Produk

MOQ:	5 BUAH
harga:	negotiable
payment method:	L/C, D/A, D/P, T/T

Detail Information

Deskripsi Produk

Detail Information

Tempat asal

Cina

Nama merek

Vinncom

Sertifikasi

RoHS/ISO9000

Nomor model

VN-DC-0738-OP

Frekuensi Operasi (MHz):

698-3800

VSWR:

≤1.25

Impedansi (Ohm):

IM3 (dBc @ 2×43dBm):

-150 / -155 / -160/-165

antarmuka:

4.3-10 Perempuan

Menangani Daya (Watt, maks):

500

Kuantitas min Order:

5 BUAH

Harga:

negotiable

Syarat-syarat pembayaran:

L/C, D/A, D/P, T/T

Menyoroti

Kopling arah daya tinggi 4000MHz

RF high power directional coupling (penyambung arah daya tinggi)

Penyambung hibrida wanita rf

Deskripsi Produk

698-3800MHz 4.3-10 Pasang arah wanita

PIM yang baik hingga -165@43dBm*2
Kerugian pengembalian yang baik
Portable untuk pemasangan

UN-DC-0738-OPx-xxx.pdf

Nomor Bagian	VN-DC-0738-OP
Frekuensi operasi (MHz)	698-3800
Impedansi (Ohm)	50
VSWR	≤ 1.25
Kopling (dB)	± 0.8	± 0.8	± 0.9	± 10	± 10	± 12	± 15
Kerugian Penempatan (dB)	≤ 2.05	≤ 1.65	≤ 1.45	≤ 0.8	≤ 0.5	≤ 0.22	≤ 0.2
Isolasi (dB)	≥23	≥ 24	≥ 25	≥ 28	≥33	≥ 38	≥45
IM3 (dBc @ 2×43dBm)	-150 / -155 / -160/-165
Aplikasi	Di dalam dan di luar ruangan
Tingkat Perlindungan	IP65
Suhu operasi (°C)	-40 ~ + 80
Antarmuka	4.3-10 Wanita
Kekuatan penanganan (Watt, maksimum)	500
Kekuatan puncak (Watt, maksimum)	1500
Dimensi (mm) ((L×W×H, tidak termasuk konektor)	136 × 44 × 30
Berat bersih(g)	535 ± 20
Ukuran kemasan (mm,L×W×H)	190 × 80 × 45
Pengemasan Ukuran karton (mm,L×W×H)	430 × 400 × 105
Kepatuhan ROHS	Ya, aku tahu.

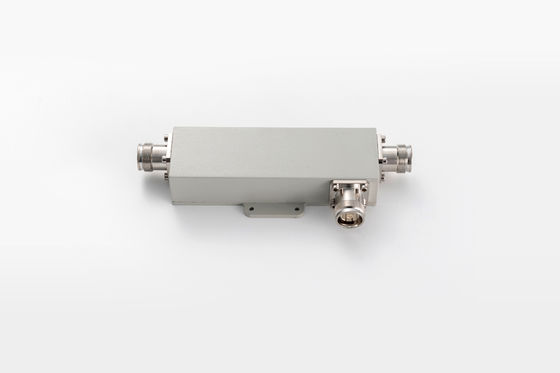

698-3800MHz 4.3-10 Pasang arah wanita 0
