550-6000MHz 4.3-10 Pasang arah wanita

Name: 550-6000MHz 4.3-10 Pasang arah wanita
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-05560-OPx
Price: 360.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Cina

Nama merek: Vinncom

Sertifikasi: RoHS/ISO9000

Nomor model: VN-DC-05560-OPx

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 5 BUAH

Harga: negotiable

Syarat-syarat pembayaran: T/T, L/C, D/A, D/P

Dapatkan Harga Terbaik

Hubungi sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                      3dB RF Directional Coupler, Hubungan arah RF hibrida, Kopling arah broadband yang disesuaikan


Frekuensi Operasi (MHz):	550-6000	Konektor:	4.3-10 Perempuan
VSWR:	≤1,35	PIM:	-150/-155/-161/-165
Menangani Daya (Watt, maks):	500	Tingkat perlindungan:	IP65

Frekuensi Operasi (MHz):	550-6000
Konektor:	4.3-10 Perempuan
VSWR:	≤1,35
PIM:	-150/-155/-161/-165
Menangani Daya (Watt, maks):	500
Tingkat perlindungan:	IP65

Deskripsi

550-6000MHz 4.3-10 Pasang arah wanita

550-6000MHz 4.3-10 Pasang arah wanita

Direktifitas tinggi
PIM yang baik hingga -165@43dBm*2
Kerugian pengembalian yang baik

UN-DC-05560-OPx-xxx.pdf

Nomor Bagian

UN-DC-05560-OPx

Frekuensi operasi (MHz)

550-6000

Impedansi (Ohm)

VSWR

≤ 1.35

Kopling (dB)

5 ± 1.4

6 ± 1.4

7 ± 1.4

8 ± 1.4

10 ± 1.6

15 ± 1.6

20 ± 1.8

Kerugian Penempatan (dB)

≤ 2.5

≤ 1.8

≤ 1.5

≤ 1.2

≤ 1.1

≤ 0.4

≤ 2.2

Isolasi (dB)

≥ 21

≥ 22

≥23

≥ 24

≥26

≥31

≥ 35

IM3 (dBc @ 2×43dBm)

-150/-155/-161/-165

Aplikasi

Di dalam ruangan/di luar ruangan

Tingkat Perlindungan

IP65

Suhu operasi (°C)

-40 ~ + 80

Antarmuka

4.3-10 Wanita

Kekuatan penanganan (Watt, maksimum)

500

Kekuatan puncak (Watt, maksimum)

1500

Dimensi (mm) ((L×W×H, tidak termasuk konektor)

127X40X31

Berat bersih(g)

550 ± 5%

Ukuran kemasan (mm,L×W×H)

190 × 80 × 45

Pengemasan Ukuran karton (mm,L×W×H)

430 × 400 × 105

Kepatuhan ROHS

Ya, aku tahu.

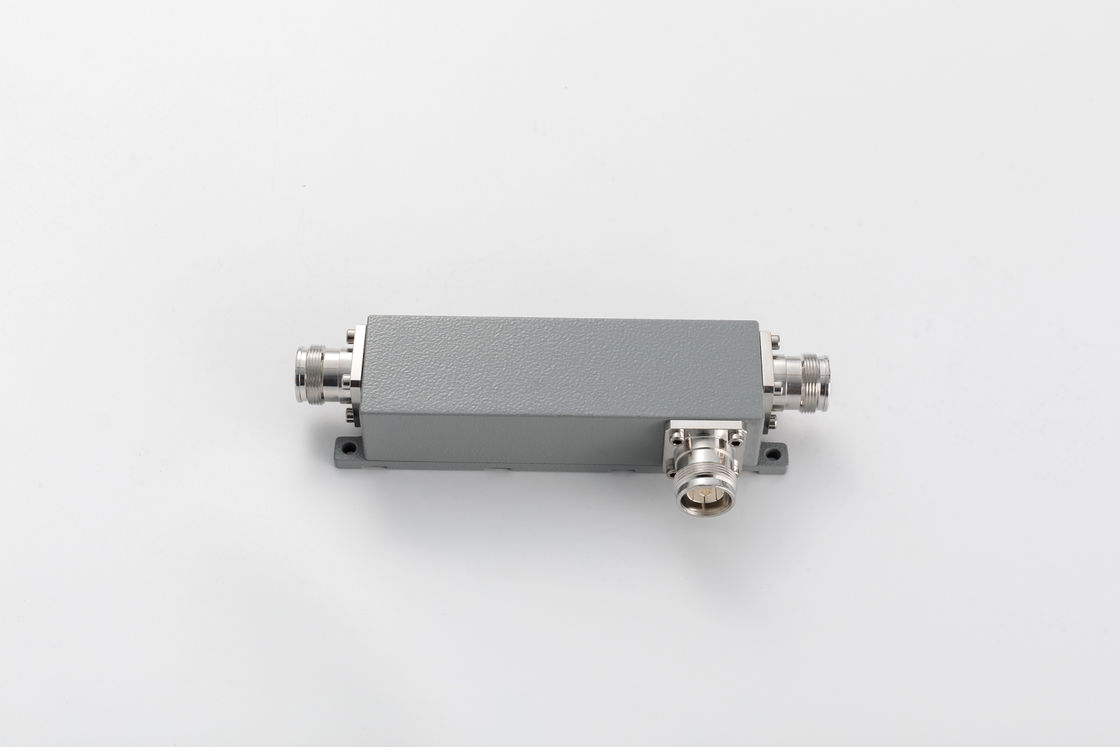

550-6000MHz 4.3-10 Pasang arah wanita 0

Kopling arah adalah perangkat pasif yang digunakan terutama di bidang teknologi radio.Mereka memasangkan jumlah yang ditentukan dari daya elektromagnetik dalam jalur transmisi ke port memungkinkan sinyal untuk digunakan dalam sistem radio lain atau peralatan radio berikutnyaFitur penting dari kopling arah adalah bahwa mereka hanya pasangan daya yang mengalir dalam satu arah. Daya yang masuk ke port output digabungkan ke port terisolasi tetapi tidak ke port yang digabungkan.Kopling arah yang dirancang untuk membagi daya secara merata antara dua port disebut kopling hibrida, misalnya, 3dB kopling hibrida.

Kopling arah Vinncom didasarkan pada desain yang berbeda, seperti micro-stripline, air-dielectric, film tipis, waveguide dll.

Pasangan arah memiliki banyak aplikasi. Ini termasuk menyediakan sampel sinyal untuk pengukuran atau pemantauan, umpan balik, menggabungkan umpan ke dan dari antena,menyediakan sinyal untuk kabel dan/atau Sistem Antenna Terdistribusi seperti TV kabel,penyingkapan sinyal seluler dan pemisahan sinyal yang dikirim dan diterima pada sistem telekomunikasi.
