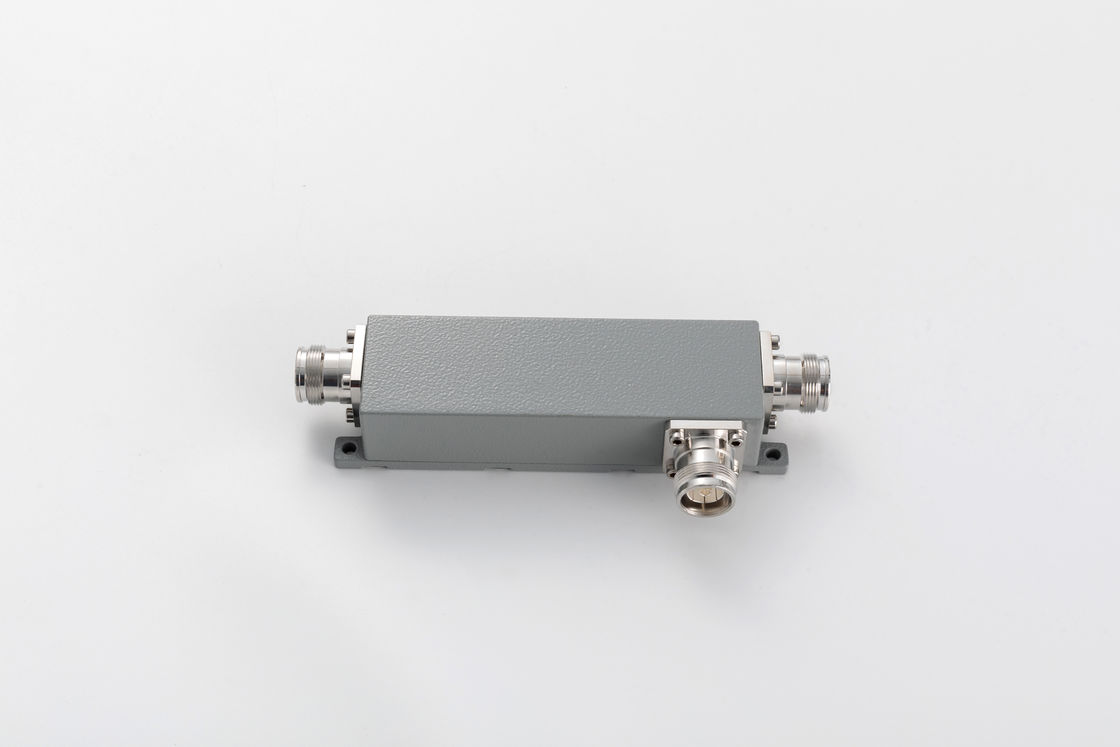

550-6000MHz 4.3-10 Pasang arah wanita

Name: 550-6000MHz 4.3-10 Pasang arah wanita
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0560-OPx-XXX
Price: 360.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Cina

Nama merek: Vinncom

Sertifikasi: RoHS/ISO9000

Nomor model: VN-DC-0560-OPx-XXX

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 5 BUAH

Harga: negotiable

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T

Dapatkan Harga Terbaik

Hubungi sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                            DAS RF Directional Coupler, 3dB RF Directional Coupler, DAS 3db kopling arah


Frekuensi Operasi (MHz):	550-6000	Impedansi (Ohm):	50
VSWR:	≤1,35	IM3 (dBc @ 2×43dBm):	-150/-155/-161/-165
Tingkat perlindungan:	IP65

Frekuensi Operasi (MHz):	550-6000
Impedansi (Ohm):	50
VSWR:	≤1,35
IM3 (dBc @ 2×43dBm):	-150/-155/-161/-165
Tingkat perlindungan:	IP65

Deskripsi

550-6000MHz 4.3-10 Pasang arah wanita

550-6000MHz 4.3-10 Pasang arah wanita

Isolasi tinggi
Band lebar
Kepadatan yang Baik

UN-DC-05560-OPx-xxx.pdf

Nomor Bagian	UN-DC-05560-OPx
Frekuensi operasi (MHz)	550-6000
Impedansi (Ohm)	50
VSWR	≤ 1.35
Kopling (dB)	5 ± 1.4	6 ± 1.4	7 ± 1.4	8 ± 1.4	10 ± 1.6	15 ± 1.6	20 ± 1.6
Kerugian Penempatan (dB)	≤ 2.5	≤ 1.8	≤ 1.5	≤ 1.2	≤ 1.1	≤ 0.4	≤ 0.22
Isolasi (dB)	≥ 21	≥ 22	≥23	≥ 24	≥26	≥31	≥ 35
IM3 (dBc @ 2×43dBm)	-150/-155/-161/-165
Aplikasi	Di dalam ruangan/di luar ruangan
Tingkat Perlindungan	IP65
Suhu operasi (°C)	-40 ~ + 80
Antarmuka	4.3-10 Wanita
Kekuatan penanganan (Watt, maksimum)	500
Kekuatan puncak (Watt, maksimum)	1500
Dimensi (mm) ((L×W×H, tidak termasuk konektor)	127X40X31
Berat bersih(g)	550 ± 5%
Ukuran kemasan (mm,L×W×H)	190 × 80 × 45
Pengemasan Ukuran karton (mm,L×W×H)	430 × 400 × 105

Kopling arah adalah perangkat pasif yang digunakan terutama di bidang teknologi radio.Mereka memasangkan jumlah yang ditentukan dari daya elektromagnetik dalam jalur transmisi ke port memungkinkan sinyal untuk digunakan dalam sistem radio lain atau peralatan radio berikutnyaFitur penting dari kopling arah adalah bahwa mereka hanya pasangan daya yang mengalir dalam satu arah. Daya yang masuk ke port output digabungkan ke port terisolasi tetapi tidak ke port yang digabungkan.Kopling arah yang dirancang untuk membagi daya secara merata antara dua port disebut kopling hibrida, misalnya, 3dB kopling hibrida.

Kopling arah Vinncom didasarkan pada desain yang berbeda, seperti micro-stripline,Air-dielectric,film tipis,Panduan gelombang dll.

Pasangan arah memiliki banyak aplikasi. Ini termasuk menyediakan sampel sinyal untuk pengukuran atau pemantauan, umpan balik, menggabungkan umpan ke dan dari antena,menyediakan sinyal untuk kabel dan/atau Sistem Antenna Terdistribusi seperti TV kabel,Cakupan sinyal seluler dan pemisahan sinyal yang dikirim dan diterima pada sistem telekomunikasi.
