600 sampai 4000MHZ N Wanita -150dbc RF Directional Coupler

Name: 600 sampai 4000MHZ N Wanita -150dbc RF Directional Coupler
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0640-ONx
Price: 360.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Cina

Nama merek: Vinncom

Sertifikasi: ROHS ISO9000

Nomor model: VN-DC-0640-ONx

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 5 BUAH

Harga: negotiable

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T

Menyediakan kemampuan: 1000PCS PER HARI

Dapatkan Harga Terbaik

Hubungi sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                    -165dbc RF arah kopling, NFemale RF Directional Coupler, 600MHZ hf kopling arah


OEM:	OKE	ODM:	OKE
Disesuaikan:	OKE	Desain:	Garis dielektrik udara
Warna:	Opsional	Frekuensi:	600-4000MHz

OEM:	OKE
ODM:	OKE
Disesuaikan:	OKE
Desain:	Garis dielektrik udara
Warna:	Opsional
Frekuensi:	600-4000MHz

Deskripsi

600 sampai 4000MHZ N Wanita -150dbc RF Directional Coupler

600-4000MHZ NWanita 5dB 6dB 7dB 8dB 10dB 12dB 15dB 20dB RF Air Dielektrik DAS IBS Directional Coupler

Isolasi tinggi
Band lebar
Kepadatan yang Baik

Nomor Bagian	UN-DC-0640-ONx
Frekuensi operasi (MHz)	600-4000
Impedansi (Ohm)	50
VSWR	≤ 1.25
Kopling (dB)	5	6	7	8	10	12	15	20
Toleransi (dB)	± 0.9	± 0.9	± 0.9	± 0.9	± 12	± 15	± 15	± 15
Kerugian Penempatan (dB)	≤ 2.1	≤ 1.7	≤ 1.5	≤ 1.2	≤ 0.8	≤ 0.7	≤ 0.5	≤ 0.4
Isolasi (dB)	≥ 22	≥23	≥ 24	≥ 25	≥27	≥29	≥32	≥ 37
IM3 (dBc @ 2×43dBm)	-153 / -163
Aplikasi	Di dalam ruangan/di luar ruangan
Tingkat Perlindungan	IP65
Suhu operasi (°C)	-40 ~ + 80
Antarmuka	N Wanita
Kekuatan penanganan (Watt, maksimum)	300
Kekuatan puncak (Watt, maksimum)	1200
Dimensi (mm) ((L×W×H, tidak termasuk konektor)	134 × 47 × 31
Berat bersih(g)	500 ± 5%
Ukuran kemasan (mm,L×W×H)	180 × 80 × 45
Pengemasan Ukuran karton (mm,L×W×H)	430 × 385 × 105
Kepatuhan ROHS	Ya, aku tahu.

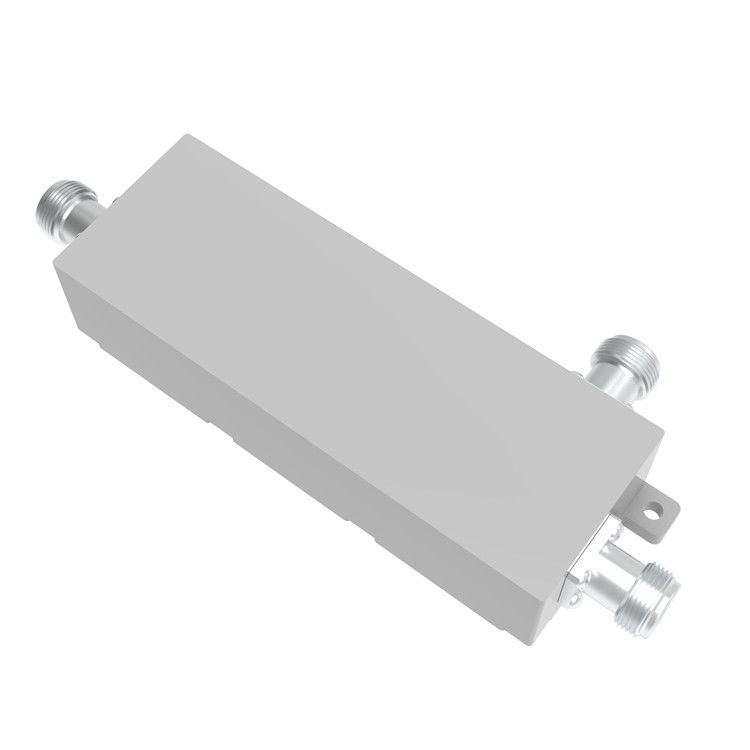

600 sampai 4000MHZ N Wanita -150dbc RF Directional Coupler 0

Kopling arah adalah perangkat pasif yang digunakan terutama di bidang teknologi radio.Mereka memasangkan jumlah yang ditentukan dari daya elektromagnetik dalam jalur transmisi ke port memungkinkan sinyal untuk digunakan dalam sistem radio lain atau peralatan radio berikutnyaFitur penting dari kopling arah adalah bahwa mereka hanya pasangan daya yang mengalir dalam satu arah. Daya yang masuk ke port output digabungkan ke port terisolasi tetapi tidak ke port yang digabungkan.Kopling arah yang dirancang untuk membagi daya secara merata antara dua port disebut kopling hibrida, misalnya, 3dB kopling hibrida.

Kopling arah Vinncom didasarkan pada desain yang berbeda, seperti micro-stripline,Air-dielectric,film tipis,Panduan gelombang dll.

Pasangan arah memiliki banyak aplikasi. Ini termasuk menyediakan sampel sinyal untuk pengukuran atau pemantauan, umpan balik, menggabungkan umpan ke dan dari antena,menyediakan sinyal untuk kabel dan/atau Sistem Antenna Terdistribusi seperti TV kabel,Cakupan sinyal seluler dan pemisahan sinyal yang dikirim dan diterima pada sistem telekomunikasi.
