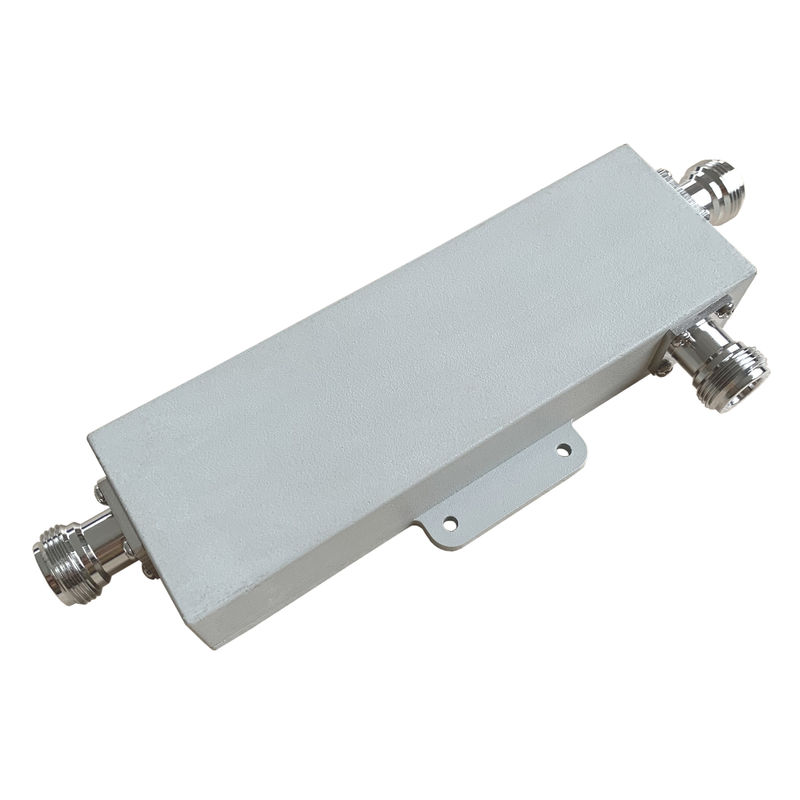

698-3800MHz N Pasang arah wanita
  • name
  • name
  • name
  • name

698-3800MHz N Pasang arah wanita

MOQ: 5 BUAH
harga: negotiable
payment method: L/C, D/A, D/P, T/T
Supply Capacity: 1000PCS PER HARI
Informasi Rinci
Deskripsi Produk
Informasi Rinci
Tempat asal
Cina
Nama merek
Vinncom
Sertifikasi
ROHS ISO9000
Nomor model
VN-DC-0738-ONx
OEM:
OKE
ODM:
OKE
Disesuaikan:
OKE
Desain:
Garis dielektrik udara
Warna:
Opsional
Frekuensi:
550-3800MHz
Perlindungan:
IP65
Aplikasi:
Dalam ruangan dan luar ruangan
Menyoroti:

Stripline vhf kopling arah

,

10 Db vhf kopling arah

,

Stripline 10 db kopling arah

Deskripsi Produk

698-3800MHz N Pasang arah wanita



  • Kerugian pengembalian yang baik
  • Isolasi tinggi
  • Portable untuk pemasangan



 UN-DC-0738-ONx-xxx.pdf

Nomor Bagian UN-DC-0738-ONx
Frekuensi operasi (MHz) 698-3800
Impedansi (Ohm) 50
VSWR ≤ 1.25
Kopling (dB) 5 ± 0.8 6 ± 0.8 7 ± 0.9 10 ± 1.0 15 ± 1 20 ± 1.2 30 ± 1.5
Kerugian Penempatan (dB) ≤ 2.05 ≤ 1.65 ≤ 1.45 ≤ 0.8 ≤ 0.5 ≤ 0.22 ≤ 0.2
Isolasi (dB) ≥23 ≥ 24 ≥ 25 ≥ 28 ≥33 ≥ 38 ≥45
IM3 (dBc @ 2×43dBm) -155 / -163
Aplikasi Di dalam dan di luar ruangan
Tingkat Perlindungan IP65
Suhu operasi (°C) -40 ~ + 80
Antarmuka N Wanita
Kekuatan penanganan (Watt, maksimum) 300
Kekuatan puncak (Watt, maksimum) 1200
Dimensi (mm) 136 × 44 × 23 (tidak termasuk konektor)
Berat bersih(g) 360 ± 20
Ukuran kemasan (mm) 180 × 75 × 30
Pengemasan Ukuran Karton ((mm) 400 × 380 × 170
Kepatuhan ROHS Ya, aku tahu.



698-3800MHz N Pasang arah wanita 0



Kopling arah adalah perangkat pasif yang digunakan terutama di bidang teknologi radio.Mereka memasangkan jumlah yang ditentukan dari daya elektromagnetik dalam jalur transmisi ke port memungkinkan sinyal untuk digunakan dalam sistem radio lain atau peralatan radio berikutnyaFitur penting dari kopling arah adalah bahwa mereka hanya pasangan daya yang mengalir dalam satu arah. Daya yang masuk ke port output digabungkan ke port terisolasi tetapi tidak ke port yang digabungkan.Kopling arah yang dirancang untuk membagi daya secara merata antara dua port disebut kopling hibrida, misalnya, 3dB kopling hibrida.

Kopling arah Vinncom didasarkan pada desain yang berbeda, seperti micro-stripline,Air-dielectric,film tipis,Panduan gelombang dll.

Pasangan arah memiliki banyak aplikasi. Ini termasuk menyediakan sampel sinyal untuk pengukuran atau pemantauan, umpan balik, menggabungkan umpan ke dan dari antena,menyediakan sinyal untuk kabel dan/atau Sistem Antenna Terdistribusi seperti TV kabel,Cakupan sinyal seluler dan pemisahan sinyal yang dikirim dan diterima pada sistem telekomunikasi.

Tags:

kopling arah,

kopling arah koaksial,

Transformator penghubung arah
