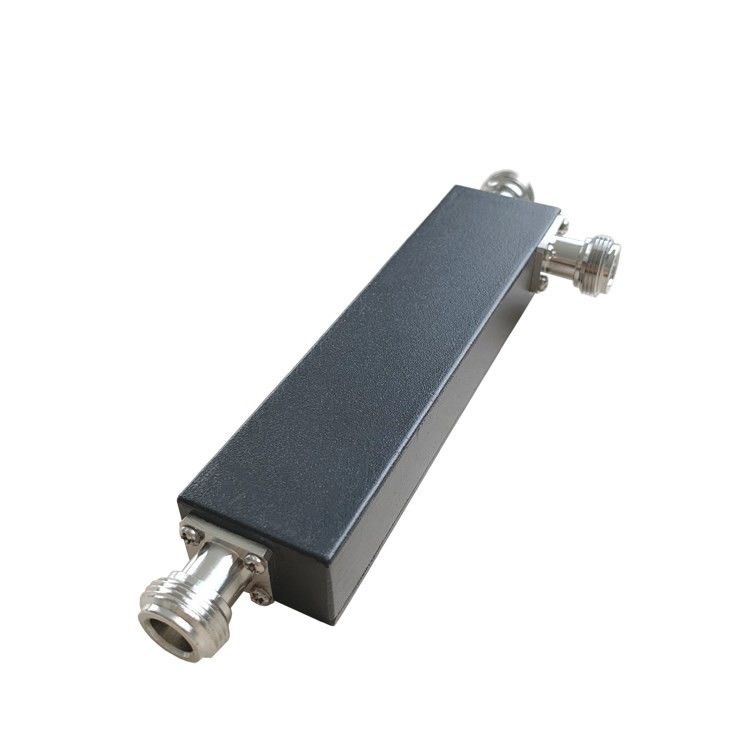

698-3800MHz N Pasang arah wanita

Name: 698-3800MHz N Pasang arah wanita
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0738-INx
Price: 360.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Cina

Nama merek: Vinncom

Sertifikasi: ROHS ISO9000

Nomor model: VN-DC-0738-INx

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 5 BUAH

Harga: negotiable

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T

Menyediakan kemampuan: 1000PCS PER HARI

Dapatkan Harga Terbaik

Hubungi sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Pemandu gelombang 3dB kopling arah, VHF 3dB kopling arah, Pembawa gelombang vhf penghubung arah


OEM:	OKE	ODM:	OKE
Disesuaikan:	OKE	Desain:	Garis dielektrik udara
Warna:	Opsional	Frekuensi:	698-3800MHz
Aplikasi:	Di dalam ruangan	PIM:	-153dbc -163dbc @43dbm*2

OEM:	OKE
ODM:	OKE
Disesuaikan:	OKE
Desain:	Garis dielektrik udara
Warna:	Opsional
Frekuensi:	698-3800MHz
Aplikasi:	Di dalam ruangan
PIM:	-153dbc -163dbc @43dbm*2

Deskripsi

698-3800MHz N Pasang arah wanita

698-3800MHz N Pasang arah wanita

Band lebar
Kepadatan yang Baik
VSWR yang baik di semua pelabuhan

UN-DC-0738-INx-xxx.doc.pdf

Nomor Bagian	UN-DC-0738-INx
Frekuensi operasi (MHz)	698-3800
Impedansi (Ohm)	50
VSWR	≤ 1.25
Kopling (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2
Kerugian Penempatan (dB)	≤ 2.05	≤ 1.60	≤ 1.40	≤ 0.96	≤ 0.5	≤ 0.22
Isolasi (dB)	≥23	≥ 24	≥ 25	≥ 28	≥33	≥ 38
IM3 (dBc @ 2×43dBm)	-155 / -160
Aplikasi	Di dalam ruangan
Suhu operasi (°C)	-40 ~ + 80
Antarmuka	N Wanita
Kekuatan penanganan (Watt, maksimum)	300
Kekuatan puncak (Watt, maksimum)	1200
Dimensi (mm)(tidak termasuk konektor)	125 × 31 × 20@5~10db;125 × 31 × 17@15~20db
Berat bersih (g)	180 ± 20
Ukuran kemasan (mm)	160 × 65 × 30
Ukuran Kotak Kemasan (mm)	350 × 340 × 170
Kepatuhan ROHS	Ya, aku tahu.

Kopling arah adalah perangkat pasif yang digunakan terutama di bidang teknologi radio.Mereka memasangkan jumlah yang ditentukan dari daya elektromagnetik dalam jalur transmisi ke port memungkinkan sinyal untuk digunakan dalam sistem radio lain atau peralatan radio berikutnyaFitur penting dari kopling arah adalah bahwa mereka hanya pasangan daya yang mengalir dalam satu arah. Daya yang masuk ke port output digabungkan ke port terisolasi tetapi tidak ke port yang digabungkan.Kopling arah yang dirancang untuk membagi daya secara merata antara dua port disebut kopling hibrida, misalnya, 3dB kopling hibrida.

Kopling arah Vinncom didasarkan pada desain yang berbeda, seperti micro-stripline,Air-dielectric,film tipis,Panduan gelombang dll.

Pasangan arah memiliki banyak aplikasi. Ini termasuk menyediakan sampel sinyal untuk pengukuran atau pemantauan, umpan balik, menggabungkan umpan ke dan dari antena,menyediakan sinyal untuk kabel dan/atau Sistem Antenna Terdistribusi seperti TV kabel,Cakupan sinyal seluler dan pemisahan sinyal yang dikirim dan diterima pada sistem telekomunikasi.
