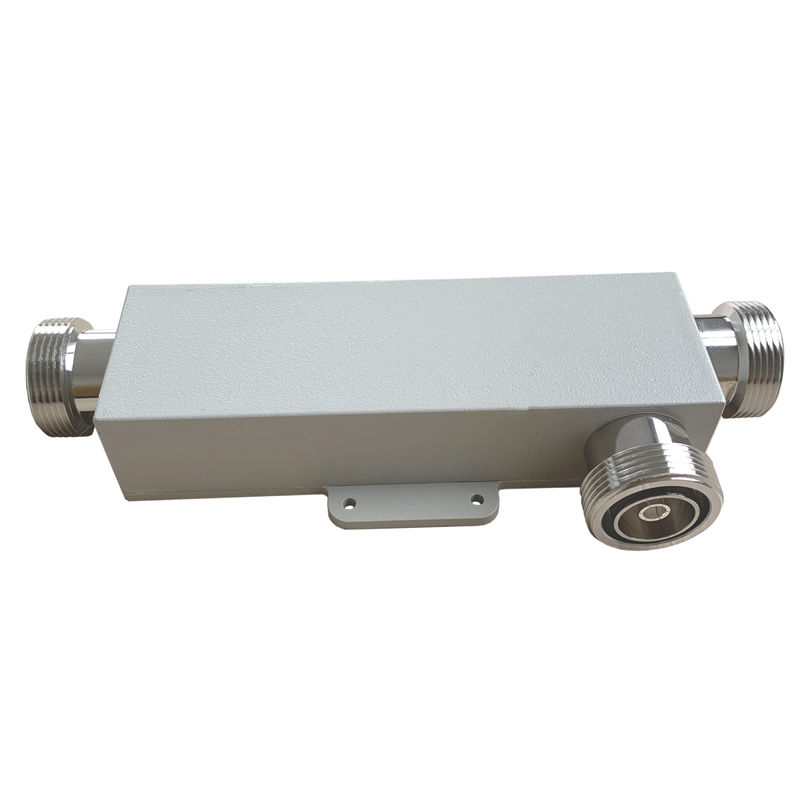

Coupler Arah Wanita DIN 698-3800MHz

Name: Coupler Arah Wanita DIN 698-3800MHz
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0738-ODx
Price: 360.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Cina

Nama merek: Vinncom

Sertifikasi: ROHS ISO9000

Nomor model: VN-DC-0738-ODx

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 5 BUAH

Harga: negotiable

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T

Menyediakan kemampuan: 1000PCS PER HARI

Dapatkan Harga Terbaik

Hubungi sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      DIN Female 6dB Directional Coupler, Low PIM 6dB Directional Coupler, 6dB Broadband Directional Coupler


OEM:	OKE	ODM:	OKE
Disesuaikan:	OKE	Desain:	Garis dielektrik udara
Warna:	Opsional	Frekuensi:	698-3800MHz
Perlindungan:	IP65	Aplikasi:	Dalam ruangan dan luar ruangan
PIM ke-3:	-153dbc,-163dbc @43dbm*2	Konektor:	DIN Wanita

OEM:	OKE
ODM:	OKE
Disesuaikan:	OKE
Desain:	Garis dielektrik udara
Warna:	Opsional
Frekuensi:	698-3800MHz
Perlindungan:	IP65
Aplikasi:	Dalam ruangan dan luar ruangan
PIM ke-3:	-153dbc,-163dbc @43dbm*2
Konektor:	DIN Wanita

Deskripsi

Coupler Arah Wanita DIN 698-3800MHz

698-3800MHz DIN Female Directional Coupler

Tingkat kopling: Dapat disesuaikan
PIM rendah: Hingga -165dbc @ 43dBM*2
Pemasangan: Sekrup atau Dengan Braket

UN-DC-0738-ODx-xxx.pdf

Nomor Bagian	UN-DC-0738-ODx
Frekuensi operasi (MHz)	698-3800
Impedansi (Ohm)	50
VSWR	≤ 1.25
Kopling (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2	30 ± 1.5
Kerugian Penempatan (dB)	≤ 2.05	≤ 1.65	≤ 1.45	≤ 0.8	≤ 0.5	≤ 0.22	≤ 0.2
Isolasi (dB)	≥23	≥ 24	≥ 25	≥ 28	≥33	≥ 38	≥45
IM3 (dBc @ 2×43dBm)	-155 / -163
Aplikasi	Di dalam dan di luar ruangan
Tingkat Perlindungan	IP65
Suhu operasi (°C)	-40 ~ + 80
Antarmuka	Din Wanita
Kekuatan penanganan (Watt, maksimum)	500
Kekuatan puncak (Watt, maksimum)	1500
Dimensi (mm)	136 × 44 × 30 (tidak termasuk konektor)
Berat bersih(g)	555 ± 20
Ukuran kemasan (mm)	190 × 80 × 45
Pengemasan Ukuran Karton ((mm)	430 × 400 × 105
Kepatuhan ROHS	Ya, aku tahu.

Kopling arah adalah perangkat pasif yang digunakan terutama di bidang teknologi radio.Mereka memasangkan jumlah yang ditentukan dari daya elektromagnetik dalam jalur transmisi ke port memungkinkan sinyal untuk digunakan dalam sistem radio lain atau peralatan radio berikutnyaFitur penting dari kopling arah adalah bahwa mereka hanya pasangan daya yang mengalir dalam satu arah. Daya yang masuk ke port output digabungkan ke port terisolasi tetapi tidak ke port yang digabungkan.Kopling arah yang dirancang untuk membagi daya secara merata antara dua port disebut kopling hibrida, misalnya, 3dB kopling hibrida.

Kopling arah Vinncom didasarkan pada desain yang berbeda, seperti micro-stripline, air-dielectric, film tipis, waveguide dll.

Pasangan arah memiliki banyak aplikasi. Ini termasuk menyediakan sampel sinyal untuk pengukuran atau pemantauan, umpan balik, menggabungkan umpan ke dan dari antena,menyediakan sinyal untuk kabel dan/atau Sistem Antenna Terdistribusi seperti TV kabel,penyingkapan sinyal seluler dan pemisahan sinyal yang dikirim dan diterima pada sistem telekomunikasi.
