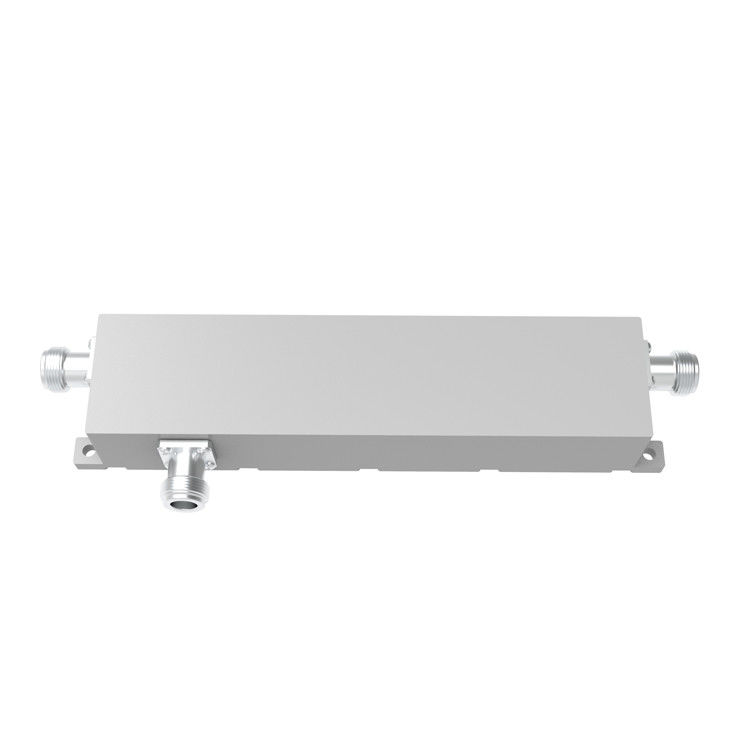

350/380-3800MHz N Pasang arah wanita

Name: 350/380-3800MHz N Pasang arah wanita
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-03538-ONx
Price: 360.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Cina

Nama merek: Vinncom

Sertifikasi: ROHS ISO9000

Nomor model: VN-DC-03538-ONx

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 5 BUAH

Harga: negotiable

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T

Menyediakan kemampuan: 1000PCS PER HARI

Dapatkan Harga Terbaik

Hubungi sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      Antenna RF Directional Coupler, Stripline RF Directional Coupler, Stripline low pim directional coupling


OEM:	OKE	ODM:	OKE
Disesuaikan:	OKE	Desain:	Garis dielektrik udara
Warna:	Opsional	Frekuensi:	350/380-3800MHz
Perlindungan:	IP65	Aplikasi:	Dalam ruangan dan luar ruangan
PIM ke-3:	-153dbc,-163dbc @43dbm*2	Konektor:	N Perempuan

OEM:	OKE
ODM:	OKE
Disesuaikan:	OKE
Desain:	Garis dielektrik udara
Warna:	Opsional
Frekuensi:	350/380-3800MHz
Perlindungan:	IP65
Aplikasi:	Dalam ruangan dan luar ruangan
PIM ke-3:	-153dbc,-163dbc @43dbm*2
Konektor:	N Perempuan

Deskripsi

350/380-3800MHz N Pasang arah wanita

350/380-3800MHz N Pasang arah wanita

Untuk Aplikasi DAS IBS
Tingkat kopling: Dapat disesuaikan
PIM rendah: Hingga -165dbc @ 43dBM*2

UN-DC-03538-ONx-xxx.pdf

Nomor Bagian	UN-DC-03538-ONx
Frekuensi operasi (MHz)	350/380-3800
Impedansi (Ohm)	50
VSWR	≤ 1.25
Kopling (dB)	6 ± 1.2	7 ± 1.2	8 ± 1.2	10 ± 1.2	15 ± 1.5	20 ± 1.7	30 ± 1.8
Kerugian Penempatan (dB)	≤ 1.8	≤ 1.5	≤ 1.1	≤.0.9	≤ 0.4	≤ 0.2	≤ 0.17
Isolasi (dB)	≥ 24	≥ 25	≥26	≥ 28	≥33	≥ 28	≥ 48
IM3 (dBc @ 2×43dBm)	-153 / -163
Aplikasi	Di dalam ruangan/di luar ruangan
Tingkat Perlindungan	IP65
Suhu operasi (°C)	-40 ~ + 80
Antarmuka	N Wanita
Kekuatan penanganan (Watt, maksimum)	300
Kekuatan puncak (Watt, maksimum)	1200
Dimensi (mm)	182.5 × 44 × 31 (tidak termasuk konektor)
Berat bersih(g)	700 ± 5%
Ukuran kemasan (mm)	240 × 80 × 35
Ukuran Kotak Kemasan (mm)	500 × 420 × 160
Kepatuhan ROHS	Ya, aku tahu.

Kopling arah adalah perangkat pasif yang digunakan terutama di bidang teknologi radio.Mereka memasangkan jumlah yang ditentukan dari daya elektromagnetik dalam jalur transmisi ke port memungkinkan sinyal untuk digunakan dalam sistem radio lain atau peralatan radio berikutnyaFitur penting dari kopling arah adalah bahwa mereka hanya pasangan daya yang mengalir dalam satu arah. Daya yang masuk ke port output digabungkan ke port terisolasi tetapi tidak ke port yang digabungkan.Kopling arah yang dirancang untuk membagi daya secara merata antara dua port disebut kopling hibrida, misalnya, 3dB kopling hibrida.

Kopling arah Vinncom didasarkan pada desain yang berbeda, seperti micro-stripline,Air-dielectric,film tipis,Panduan gelombang dll.

Pasangan arah memiliki banyak aplikasi. Ini termasuk menyediakan sampel sinyal untuk pengukuran atau pemantauan, umpan balik, menggabungkan umpan ke dan dari antena,menyediakan sinyal untuk kabel dan/atau Sistem Antenna Terdistribusi seperti TV kabel,Cakupan sinyal seluler dan pemisahan sinyal yang dikirim dan diterima pada sistem telekomunikasi.
