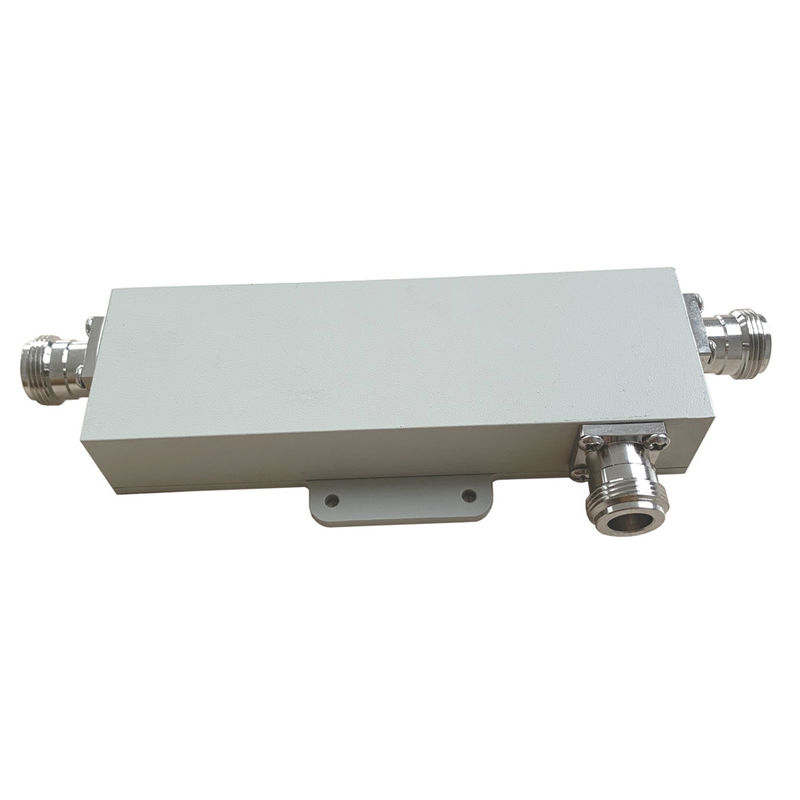

617-3800MHz Broadband Hybrid 3db Directional Coupler Low PIM -161dBc

Name: 617-3800MHz Broadband Hybrid 3db Directional Coupler Low PIM -161dBc
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0638-ONx
Price: 360.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Cina

Nama merek: Vinncom

Sertifikasi: RoHS ISO9001

Nomor model: VN-DC-0638-ONx

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 5 BUAH

Harga: negotiable

Kemasan rincian: 1 buah/kotak, 20 buah/karton

Waktu pengiriman: 7-10 hari kerja

Syarat-syarat pembayaran: T/T, L/C, D/A, D/P

Menyediakan kemampuan: 1000PCS PER HARI

Dapatkan Harga Terbaik

Hubungi sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    Kopling arah 3dB broadband, Hubungan arah hibrida 3db, Low PIM broadband hybrid coupler


OEM:	OKE	ODM:	OKE
Disesuaikan:	OKE	Desain:	Garis dielektrik udara
Warna:	Opsional	Frekuensi:	617-3800MHz
Perlindungan:	IP65	Aplikasi:	Dalam & Luar Ruangan
PIM ke-3:	-161dbc@2x43dBm	Konektor:	N Perempuan

OEM:	OKE
ODM:	OKE
Disesuaikan:	OKE
Desain:	Garis dielektrik udara
Warna:	Opsional
Frekuensi:	617-3800MHz
Perlindungan:	IP65
Aplikasi:	Dalam & Luar Ruangan
PIM ke-3:	-161dbc@2x43dBm
Konektor:	N Perempuan

Deskripsi

617-3800MHz Broadband Hybrid 3db Directional Coupler Low PIM -161dBc

Low PIM -161dBc 617-3800MHz N Wanita 5dB 6dB 7dB 8dB 10dB 13dB15dB 20dB 30dB RF Wideband Directional Coupler untuk IBS DAS

Untuk Aplikasi DAS IBS
Tingkat kopling: 5-30dB
PIM rendah: Hingga -165dBc @ 2x43dBm

Nomor Bagian	UN-DC-0638-ONx
Frekuensi operasi (MHz)	617-3800
Impedansi (Ohm)	50
VSWR	≤ 1.25
Kopling (dB)	5 ± 1.0	6 ± 1.0	7 ± 1.2	10 ± 1.3	15 ± 1.3	20 ± 1.3	30 ± 1.7
Kerugian Penempatan (dB)	≤ 2.1	≤ 1.7	≤ 1.45	≤ 1.0	≤ 0.5	≤ 0.22	≤ 0.2
Isolasi (dB)	≥23	≥ 24	≥ 25	≥ 28	≥33	≥ 38	≥45
IM3 (dBc @ 2×43dBm)	-161 / -163
Aplikasi	Di dalam dan di luar ruangan
Tingkat Perlindungan	IP65
Suhu operasi (°C)	-40 ~ + 80
Antarmuka	N Wanita
Kekuatan penanganan (Watt, maksimum)	300
Kekuatan puncak (Watt, maksimum)	1200
Dimensi (mm)	136 × 44 × 23 (dengan/dengan konektor)
Berat bersih ((g)	360 ± 20
Ukuran kemasan (mm)	180 × 75 × 30
Pengemasan Ukuran Karton ((mm)	400 × 380 × 170
Kepatuhan ROHS	Ya, aku tahu.

Kopling arah adalah perangkat pasif yang digunakan terutama di bidang teknologi radio.Mereka memasangkan jumlah yang ditentukan dari daya elektromagnetik dalam jalur transmisi ke port memungkinkan sinyal untuk digunakan dalam sistem radio lain atau peralatan radio berikutnyaFitur penting dari kopling arah adalah bahwa mereka hanya pasangan daya yang mengalir dalam satu arah. Daya yang masuk ke port output digabungkan ke port terisolasi tetapi tidak ke port yang digabungkan.Kopling arah yang dirancang untuk membagi daya secara merata antara dua port disebut kopling hibrida, misalnya, 3dB kopling hibrida.

Kopling arah Vinncom didasarkan pada desain yang berbeda, seperti micro-stripline,Air-dielectric,film tipis,Panduan gelombang dll.

Pasangan arah memiliki banyak aplikasi. Ini termasuk menyediakan sampel sinyal untuk pengukuran atau pemantauan, umpan balik, menggabungkan umpan ke dan dari antena,menyediakan sinyal untuk kabel dan/atau Sistem Antenna Terdistribusi seperti TV kabel,Cakupan sinyal seluler dan pemisahan sinyal yang dikirim dan diterima pada sistem telekomunikasi.
