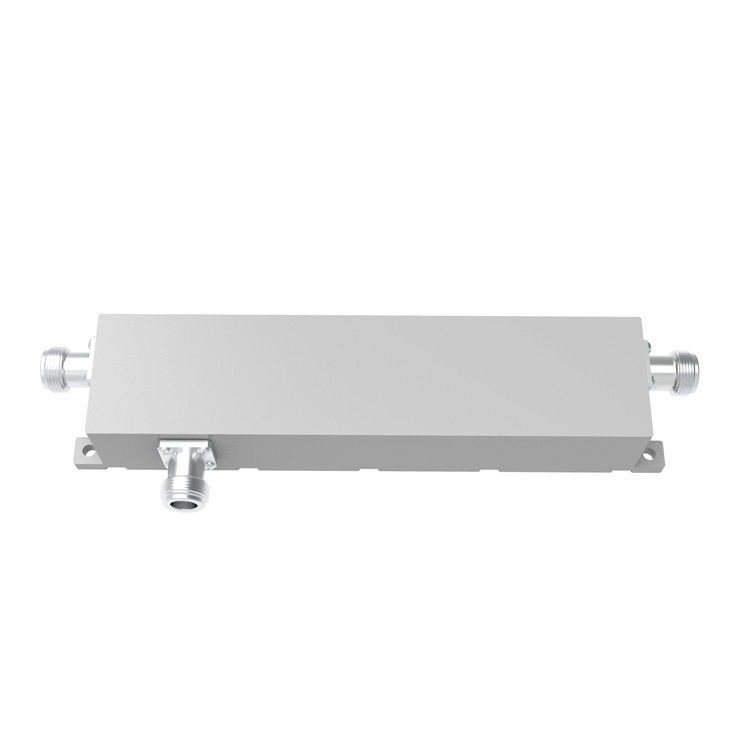

350/380-3800MHz N Pasang arah wanita

Name: 350/380-3800MHz N Pasang arah wanita
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-03538-ONx-xxx
Price: 360.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Hefei, Tiongkok

Nama merek: Vinncom

Sertifikasi: ISO9000/RoHS

Nomor model: VN-DC-03538-ONx-xxx

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 5 BUAH

Harga: negotiable

Kemasan rincian: kotak/paket gelembung/karton

Waktu pengiriman: Tergantung pada kuantitas Anda

Syarat-syarat pembayaran: T/T, L/C, D/A, D/P

Menyediakan kemampuan: 800pcs per hari

Dapatkan Harga Terbaik

Hubungi sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                    30dB rf hybrid combiner, 3800MHz rf hybrid combiner, 30dB rf power coupler


Warna Umum:	abu-abu	Frekuensi:	350-3800MHz
Impedansi:	50	Konektor:	N Perempuan
Tingkat perlindungan:	IP65	IM3 (dBc @ 2×43dBm):	-160/-163

Warna Umum:	abu-abu
Frekuensi:	350-3800MHz
Impedansi:	50
Konektor:	N Perempuan
Tingkat perlindungan:	IP65
IM3 (dBc @ 2×43dBm):	-160/-163

Deskripsi

350/380-3800MHz N Pasang arah wanita

350/380-3800MHz N Pasang arah wanita

Kepadatan yang Baik
VSWR yang baik di semua pelabuhan
Isolasi tinggi

UN-DC-03538-ONx-xxx.pdf

Nomor Bagian	UN-DC-03538-ONx
Frekuensi operasi (MHz)	350/380-3800 MHz
Impedansi (Ohm)	50
VSWR	≤ 1.25
Kopling (dB)	6 ± 1.2	7 ± 1.2	8 ± 1.2	15 ± 1.5	20 ± 1.7	30 ± 1.8
Kerugian Penempatan (dB)	≤ 1.8	≤ 1.5	≤ 1.1	≤ 0.4	≤ 0.2	≤ 0.17
Isolasi (dB)	≥ 24	≥ 25	≥26	≥33	≥ 28	≥ 48
IM3 (dBc @ 2×43dBm)	-160 / -163
Aplikasi	Di dalam ruangan/di luar ruangan
Tingkat Perlindungan	IP65
Suhu operasi (°C)	-40 ~ + 80
Antarmuka	N Wanita
Kekuatan penanganan (Watt, maksimum)	300
Kekuatan puncak (Watt, maksimum)	1200
Dimensi (mm)	182.5 × 44 × 31 (tidak termasuk konektor)
Berat bersih (g)	700 ± 5%
Ukuran kemasan (mm)	240 × 80 × 35
Ukuran Kotak Kemasan (mm)	500 × 420 × 160

Kopling arah paling sering dibangun dari dua jalur transmisi yang dipasangkan yang cukup dekat sehingga energi yang melewati satu dipasangkan ke yang lain.Teknik ini disukai dimicrowavefrekuensi di mana desain jalur transmisi umumnya digunakan untuk mengimplementasikan banyak elemen sirkuit.dikelompokkanperangkat komponen juga mungkin pada frekuensi yang lebih rendah, seperti frekuensi audio yang ditemui diteleponJuga pada frekuensi gelombang mikro, terutama band yang lebih tinggi, desain waveguide dapat digunakan.

Aplikasi produk

Perangkat RF pasif terutama digunakan dalam konstruksi stasiun pangkalan sistem komunikasi nirkabel dan sistem distribusi dalam ruangan.Secara khusus, ada banyak jenis dan sejumlah besar aplikasi dalam cakupan distribusi indoor dari sinyal tanpa garis di bangunan.Perangkat pasif RF memainkan peran menghubungkan atau mendistribusikan sinyal RF dalam konstruksi stasiun dasar dan rekayasa distribusi dalam ruangan.Sistem distribusi dalam ruangan adalah untuk menghubungkan atau cabang sinyal yang dikirimkan oleh stasiun dasar melalui perangkat RF pasif dan menyebarkan mereka ke antena dari setiap titik cakupan melalui feeder,sehingga dapat mencapai cakupan sinyal nirkabel dalam ruangan yang baik dan terus menerus.
