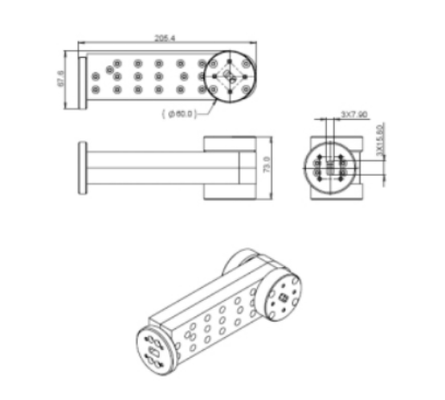

14.4-15.35GHz WR-140 WAVEGUIDE KUPLER

14.4-15.35GHz WR-140 WAVEGUIDE COUPLER

• Kerugian penyisipan rendah pada jalur transmisi utama
• Kemampuan penanganan daya tinggi (rata-rata dan puncak)
• Operasi broadband (tersedia multi-oktaf)

Prinsip Kerja WAVEGUIDE COUPLER

Sebuah WAVEGUIDE COUPLER adalah perangkat arah pasif empat port yang mengambil sebagian kecil daya gelombang mikro yang merambat di waveguide utama.
Sebuah WAVEGUIDE COUPLER terdiri dari waveguide utama (jalur primer) dan waveguide sekunder (jalur terkopel), dengan celah kopling atau slot di sepanjang dinding bersama mereka.
Sebuah WAVEGUIDE COUPLER mentransfer sebagian daya insiden yang ditentukan dari jalur utama ke jalur terkopel, sementara daya yang tersisa terus melalui jalur utama.
Sebuah WAVEGUIDE COUPLER beroperasi berdasarkan prinsip interferensi dan superposisi gelombang melalui celah kopling.
Sebuah WAVEGUIDE COUPLER secara inheren bersifat arah—ia hanya mengkopel gelombang yang merambat maju (di jalur utama) ke port terkopel, sementara gelombang yang merambat mundur dikopel ke port terisolasi.
Sebuah WAVEGUIDE COUPLER memiliki empat port: port input, port output (melalui), port terkopel, dan port terisolasi.
Sebuah WAVEGUIDE COUPLER mencapai tingkat koplingnya (misalnya, 10 dB, 20 dB, 30 dB, atau 40 dB) dengan mengontrol ukuran, jumlah, dan jarak celah kopling.
Sebuah WAVEGUIDE COUPLER memberikan directivity tinggi, yang berarti daya terkopel dari arah maju jauh lebih besar daripada dari arah mundur.
Port terisolasi dari WAVEGUIDE COUPLER harus diakhiri dengan WAVEGUIDE LOAD untuk menyerap energi terkopel balik yang tidak diinginkan.
